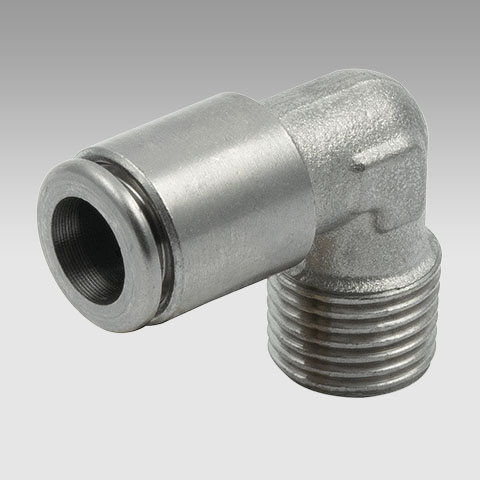

De Push-in koppeling food knie conisch niet-draaibaar (R39C F-E) is een haakse steekfitting die een slang onder 90° aansluit op een poort met conische binnendraad. Het huis is van messing met een clean-lead-oppervlaktebehandeling en de afdichting is van Viton®. U kiest uit slangdiameters van Ø 4 tot 10 mm en schroefdraad 1/8″, 1/4″ of 3/8″ BSPT, samen goed voor zeven uitvoeringen.
Toepassing
Deze knie is bedoeld voor pneumatiek in en rond de productie van voedingsmiddelen, bijvoorbeeld op een cilinder of ventiel dat dicht tegen een wand of afscherming zit. De slang vertrekt meteen haaks, zodat ze niet geknikt hoeft te worden. Omdat het lichaam niet draait, ligt de richting van de uitgang vast zodra de fitting is ingedraaid: plan dus vooraf hoe de slang moet lopen.
Uitvoeringen en keuze
- BSPT is een conische draad die op de draad zelf afdicht, zonder aparte afdichtring.
- Niet-draaibaar: compacte, stijve verbinding voor plaatsen waar de slangrichting later niet meer verandert.
- Ø is de buitendiameter van de slang, van 4 tot 10 mm.
- Clean-lead messing: messing bevat van nature een kleine hoeveelheid lood; de oppervlaktebehandeling verlaagt het lood aan het oppervlak dat met lucht en omgeving in contact komt.
- Viton® (FKM) verdraagt hogere temperaturen en veel chemicaliën, zoals reinigingsmiddelen, beter dan een gewone NBR-dichting.
Combineer met
Twijfelt u tussen cilindrische en conische draad, lees dan de gids over BSPP- en NPT-schroefdraden. Andere uitvoeringen vindt u bij de steekfittingen.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 10 mm / 1/4″ BSPT | 2F39C13 |
| 8 mm / 3/8″ BSPT | 2F39C12 |
| 8 mm / 1/4″ BSPT | 2F39C11 |
| 8 mm / 1/8″ BSPT | 2F39C10 |
| 6 mm / 1/4″ BSPT | 2F39C09 |
| 6 mm / 1/8″ BSPT | 2F39C08 |
| 4 mm / 1/8″ BSPT | 2F39C02 |
