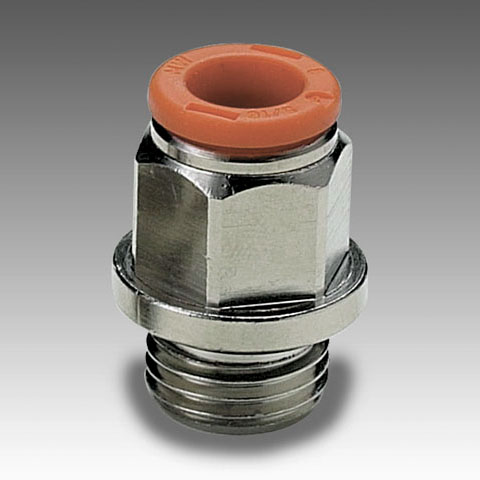

De push-in koppeling rechte inschroef (RL1) is de basisfitting van Metal Work: een rechte messing steekfitting die een slang verbindt met een draadpoort. De reeks telt 27 uitvoeringen, van Ø 3 tot 14 mm en van M3 tot 1/2″ BSPP.
Toepassing
U gebruikt de RL1 op poorten van ventielen, cilinders, verdeelblokken en luchtverzorging, overal waar de slang recht uit de poort mag vertrekken. Het principe van push-in is eenvoudig: u duwt de recht afgesneden slang erin, de klemtanden houden ze vast en de NBR-ring dicht rond de slang af. Loskoppelen doet u door de ontgrendelring in te drukken.
Uitvoeringen en keuze
- Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
- Inchslang: er is ook een uitvoering voor slang van 3,17 mm, dat is 1/8″ inchmaat. Kies die alleen als uw slang in inchmaat is.
- Metrische draad: M3, M5, M7 en M12x1,5 voor kleine of specifieke poorten. BSPP 1/8″ tot 1/2″ voor de gangbare ventiel- en cilinderpoorten.
- BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
- Messing / RVS / NBR: een messing huis, klemtanden van roestvast staal die de slang vasthouden en een NBR-afdichting rond de slang. Messing is stevig en goed bestand tegen mechanische belasting.
- Conisch: voor BSPT-poorten is er de RL1/C.
Combineer met
Alle draadtypes worden uitgelegd in onze gids over schroefdraden; slang vindt u bij PU-slang.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 8 mm / M12x1.5 | 2L01102 |
| 6 mm / M12x1.5 | 2L01101 |
| 6 mm / M7 | 2L01021 |
| 4 mm / M7 | 2L01020 |
| 10 mm / 1/2″ BSPP | 2L01018 |
| 10 mm / 3/8″ BSPP | 2L01013 |
| 10 mm / 1/4″ BSPP | 2L01012 |
| 8 mm / 3/8″ BSPP | 2L01011 |
| 8 mm / 1/4″ BSPP | 2L01010 |
| 8 mm / 1/8″ BSPP | 2L01009 |
| 6 mm / 1/4″ BSPP | 2L01008 |
| 6 mm / 1/8″ BSPP | 2L01007 |
| 4 mm / 1/4″ BSPP | 2L01003 |
| 4 mm / 1/8″ BSPP | 2L01002 |
| 4 mm / M5 | 2L01001 |
| 6 mm / M5 | 2L01000 |
| 3 mm / M5 | 2001B02 |
| 3 mm / M3 | 2001B01 |
| 3.17 mm / M3 | 2001A01 |
| 12 mm / 1/4″ BSPP | 2001019 |
| 14 mm / 1/2″ BSPP | 2001017 |
| 14 mm / 3/8″ BSPP | 2001016 |
| 12 mm / 1/2″ BSPP | 2001015 |
| 12 mm / 3/8″ BSPP | 2001014 |
| 5 mm / 1/4″ BSPP | 2001006 |
| 5 mm / 1/8″ BSPP | 2001005 |
| 5 mm / M5 | 2001004 |
