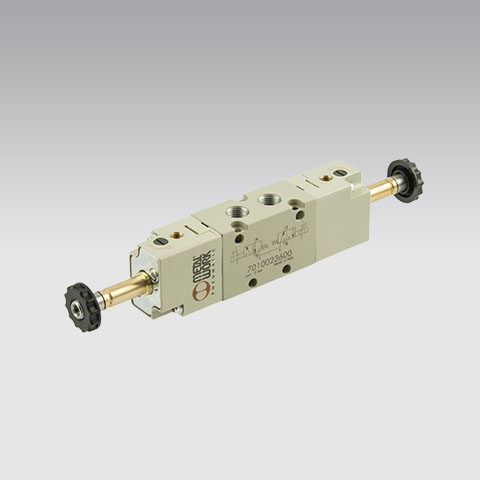

Het Ventiel Elektrisch bediend (Serie 70 1/4”) schakelt met een spoel de perslucht naar cilinders van gemiddelde grootte. Het heeft 1/4″-poorten in BSPP en is met achttien functies de breedst uitgeruste bouwmaat van de Metal Work Serie 70.
Toepassing
De 1/4″-maat is in veel machines de standaard: voldoende doorlaat voor de gangbare ISO- en compacte cilinders, maar nog compact genoeg voor een kast of machineframe. Omdat bijna elke functie in deze maat bestaat, kunt u een volledige machine met één ventielfamilie uitrusten en vervangingen eenvoudig houden.
Uitvoeringen en keuze
- 3/2 NC (ook met hulpsturing), 3/2 NO en 3/2 bistabiel: voor enkelwerkende cilinders, vacuüm- of blaasfuncties en stuursignalen.
- 2x 3/2 als 2xNC (ook met hulpsturing), 2xNO of NC-NO: twee 3/2-functies in één huis, bijvoorbeeld om twee kleine verbruikers apart te schakelen.
- 5/2 monostabiel of bistabiel, ook met hulpsturing. Monostabiel valt terug in rust bij uitval van het signaal; bistabiel blijft staan.
- 5/2 bistabiel differentiaal: een differentiaalzuiger geeft één stand de voorkeur wanneer beide signalen tegelijk aanwezig zijn.
- 5/3 CC of OC (beide ook met hulpsturing) en 5/3 PC, monostabiel: middenstand gesloten, ontlucht of onder druk.
Combineer met
Twijfelt u welke uitvoering bij uw toepassing past, dan helpt de gids magneetventiel kiezen. Spoelen en stekkers staan bij spoelen, stekkers en sensoren.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 3/2 2xNC monost hulpst. / VENTIEL 2X 3/2-1/4” ELEKTRISCH NC MONOS | 7020023400 |
| 3/2 NC-NO monost / VENTIEL 2X 3/2-1/4” ELEKTRISCH NC-NO MO | 7020023300 |
| 3/2 2xNO monost / VENTIEL 2X 3/2-1/4” ELEKTRISCH NO MONOS | 7020023200 |
| 3/2 2xNC monost / VENTIEL 2X 3/2-1/4” ELEKTRISCH NC MONOS | 7020023100 |
| 5/3 OC monost hulpst. / VENTIEL 5/3-1/4” ELEKTRISCH OC MONOSTAB | 7020022500 |
| 5/3 CC monost hulpst. / VENTIEL 5/3-1/4” ELEKTRISCH CC MONOSTAB | 7020022400 |
| 5/3 PC monost / VENTIEL 5/3-1/4” ELEKTRISCH PC MONOSTAB | 7020022300 |
| 5/3 OC monost / VENTIEL 5/3-1/4” ELEKTRISCH OC MONOSTAB | 7020022200 |
| 5/3 CC monost / VENTIEL 5/3-1/4” ELEKTRISCH CC MONOSTAB | 7020022100 |
| 5/2 bist hulpst. / VENTIEL 5/2-1/4” ELEKTRISCH BISTABIEL H | 7020021600 |
| 5/2 monost hulpst. / VENTIEL 5/2-1/4” ELEKTRISCH MONOSTABIEL | 7020021500 |
| 5/2 bist differentiaal / VENTIEL 5/2-1/4” ELEKTRISCH BISTABIEL D | 7020021300 |
| 5/2 bist / VENTIEL 5/2-1/4” ELEKTRISCH BISTABIEL | 7020021200 |
| 5/2 monost / VENTIEL 5/2-1/4” ELEKTRISCH MONOSTABIEL | 7020021100 |
| 3/2 NC monost hulpst. / VENTIEL 3/2-1/4” ELEKTRISCH NC MONOSTAB | 7020020500 |
| 3/2 NO monost / VENTIEL 3/2-1/4” ELEKTRISCH NO MONOSTAB | 7020020400 |
| 3/2 NC monost / VENTIEL 3/2-1/4” ELEKTRISCH NC MONOSTAB | 7020020200 |
| 3/2 bist / VENTIEL 3/2-1/4” ELEKTRISCH NC BISTABIE | 7020020100 |
