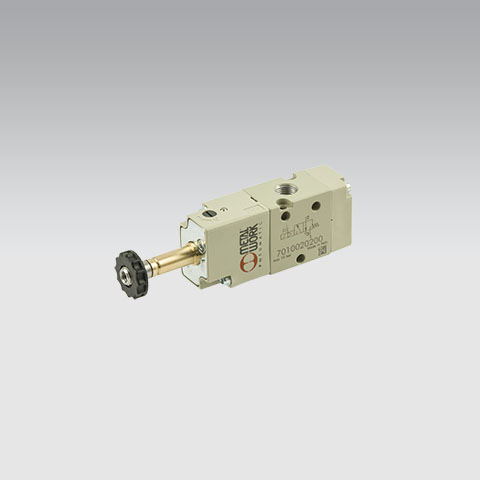

Ventiel Elektrisch bediend (Serie 70 1/8”)

Het Ventiel Elektrisch bediend (Serie 70 1/8”) is de kleinste bouwmaat van de Metal Work Serie 70-magneetventielen, met 1/8″-poorten in BSPP. Ondanks het compacte formaat omvat de reeks vijftien functies, waaronder twee 3/2-functies in één ventielhuis.

Toepassing

De 1/8″-maat past bij rondcilinders en kleine compacte cilinders, grijpers en korte slagen, waar weinig lucht per cyclus nodig is. Het compacte huis laat zich dicht bij de verbruiker monteren, zodat de slang kort blijft en er minder lucht verloren gaat bij elke schakeling.

Uitvoeringen en keuze

• 3/2 NC (ook met hulpsturing) en 3/2 NO monostabiel: één signaal, veerretour. Voor een enkelwerkende cilinder of een stuursignaal naar een ander ventiel.
• 3/2 bistabiel: twee signalen, de stand blijft behouden tot het tegensignaal komt.
• 2x 3/2 in één huis, als 2xNC, 2xNO of NC-NO: twee onafhankelijke 3/2-functies. Twee NC-functies kunnen samen een dubbelwerkende cilinder sturen, met een extra stand waarin beide kamers ontlucht zijn.
• 5/2 monostabiel of bistabiel, ook met hulpsturing: de klassieke keuze voor dubbelwerkende cilinders.
• 5/3 CC (ook met hulpsturing), OC of PC, monostabiel: CC blokkeert, OC ontlucht en PC belucht beide uitgangen in de middenstand.

Combineer met

Voor de cilinderkant zijn rondcilinders de logische partner. Spoel en stekker vindt u bij spoelen, stekkers en sensoren.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
