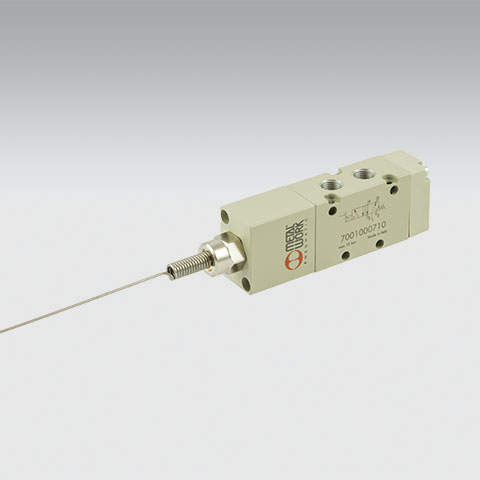

Het Ventiel Mechanisch bediend – antenne (Serie 70 1/8”) wordt omgeschakeld door een veerstaaf, de antenne, die door een bewegend deel aangeraakt wordt. Het Metal Work-ventiel heeft 1/8″-poorten in BSPP en bestaat in twee monostabiele functies: 7001000700 en 7001000710.
Toepassing
U gebruikt dit ventiel als pneumatische eindschakelaar of detectie-element: een product op een transportband, een slede of een machinedeel buigt de antenne door en het ventiel geeft een luchtsignaal. Omdat de staaf buigzaam is, kan ze ook vanuit verschillende richtingen aangestoten worden, wat handig is wanneer het aanstotende deel niet altijd op dezelfde manier aankomt. Controleer bij de inbouw de bewegingsrichting en het bereik.
Uitvoeringen en keuze
- 3/2 NC monostabiel: in rust gesloten. Zolang de antenne doorgebogen is, staat er een signaal op de uitgang; daarna veert het ventiel terug. Dit is de gebruikelijke keuze voor een stuursignaal naar een luchtgestuurd ventiel.
- 5/2 monostabiel: twee uitgangen die wisselen bij bediening, bijvoorbeeld om rechtstreeks een kleine dubbelwerkende cilinder aan te sturen.
- Antenne of nokrol: een nokrol vraagt een gerichte nok of schuine kant, de antenne verdraagt een minder nauwkeurige aanstoting.
Combineer met
Het signaal gaat typisch naar een luchtgestuurd ventiel; bekijk ook de andere handbediende en mechanische ventielen en de pneumatische cilinders.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/2 monost | 7001000710 |
| 3/2 NC monost | 7001000700 |
