Ventiel Handmatig bediend – hendel recht (Serie 70 1/8”)

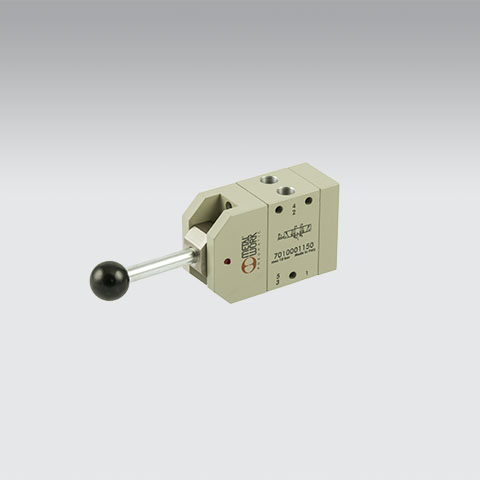

Het Ventiel Handmatig bediend – hendel recht (Serie 70 1/8”) is een compact Metal Work-handventiel met rechte hendel en 1/8″-poorten in BSPP. Er zijn vier uitvoeringen: 3/2 en 5/2 bistabiel, en 5/3 met middenstand open in monostabiele en bistabiele vorm.

Toepassing

Met deze kleine bouwmaat bedient u kleine cilinders met de hand of geeft u een luchtsignaal door aan een groter ventiel. De rechte hendel staat zichtbaar in een van de standen, zodat een operator meteen ziet wat geschakeld is. Bij de 5/3-uitvoeringen kan de cilinder ook drukloos gezet worden, bijvoorbeeld om een onderdeel met de hand bij te stellen.

Uitvoeringen en keuze

• 3/2 bistabiel: open/dicht-functie die in stand blijft, voor een enkelwerkende cilinder of een stuursignaal.
• 5/2 bistabiel: voor dubbelwerkende cilinders, zonder veerretour.
• 5/3 OC monostabiel: in de middenstand worden beide uitgangen ontlucht. De hendel veert bij loslaten terug naar dat midden, zodat de cilinder drukloos wordt zodra de operator loslaat.
• 5/3 OC bistabiel: dezelfde ontluchte middenstand, maar de hendel blijft in elke stand staan.
• Voor meer doorlaat is er een rechte hendel in 1/4″.

Combineer met

Bekijk alle uitvoeringen bij de handbediende ventielen; voor kleine cilinders passen de rondcilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
