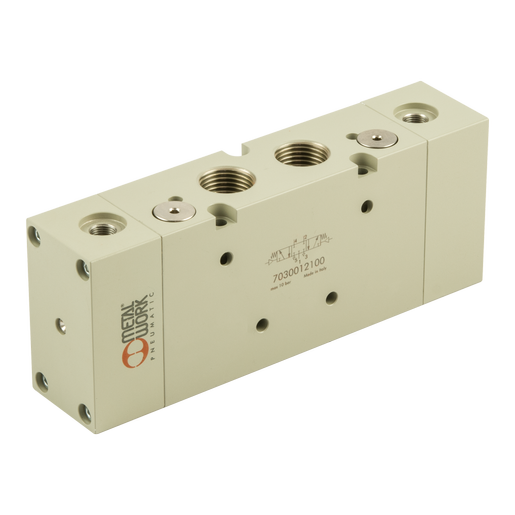

Het Ventiel Pneumatisch bediend (Serie 70 1/2”) is de grootste luchtgestuurde uitvoering van de Metal Work Serie 70. Een pneumatisch stuursignaal verplaatst de schuif, en de 1/2″-poorten in BSPP verdelen een ruime luchtstroom over zes mogelijke functies.
Toepassing
Deze maat zet u in als versterker: een klein handventiel, eindschakelventiel of stuurventiel geeft een beperkt luchtsignaal, en dit ventiel schakelt daarmee de grote hoeveelheid lucht die een zware cilinder of een hoofdleiding vraagt. Zo blijven de stuurleidingen dun en de stuurelementen klein.
Uitvoeringen en keuze
- 3/2 NC monostabiel: in rust gesloten, opent zolang er stuurlucht staat. Geschikt om een leidingdeel of een enkelwerkende cilinder te voeden.
- 3/2 bistabiel: opent en sluit op twee aparte pulsen en onthoudt de stand.
- 5/2 monostabiel of bistabiel: voor dubbelwerkende cilinders. Kies bistabiel wanneer de cilinder zijn positie moet houden als het stuursignaal wegvalt.
- 5/3 CC monostabiel: middenstand met gesloten poorten om de cilinder halverwege vast te zetten.
- 5/3 OC monostabiel: middenstand met ontluchte uitgangen, zodat de cilinder drukloos en met de hand verplaatsbaar is.
Combineer met

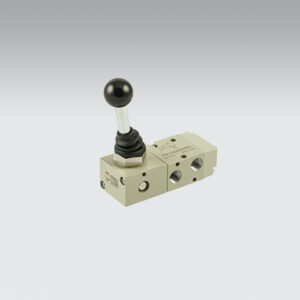

Combineer met ISO-cilinders met grote boring. Voor de stuurkant passen de kleinere uitvoeringen bij de handbediende ventielen.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/3 OC monost | 7030012200 |
| 5/3 CC monost | 7030012100 |
| 5/2 bist | 7030011200 |
| 5/2 monost | 7030011100 |
| 3/2 NC monost | 7030010200 |
| 3/2 bist | 7030010100 |
