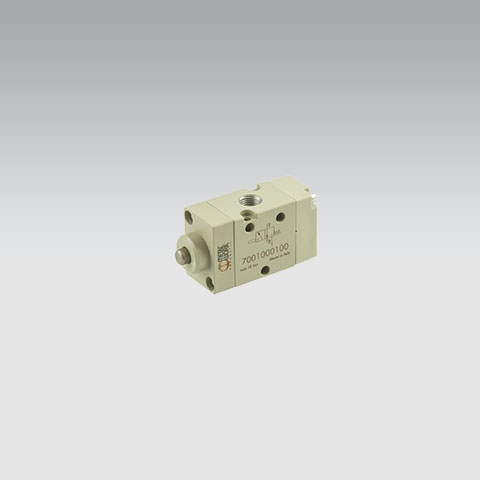

Ventiel Mechanisch bediend – stoter (Serie 70 1/8”)

Het Ventiel Mechanisch bediend – stoter (Serie 70 1/8”) wordt omgeschakeld wanneer een bewegend machinedeel de stoter indrukt. Het Metal Work-ventiel heeft 1/8″-poorten in BSPP en bestaat in vier uitvoeringen: 3/2 NC en 5/2 monostabiel, telkens met gewone stoter of met servostoter.

Toepassing

U monteert dit ventiel op een plaats waar een slede, nok of aanslag de stoter rechtstreeks in de bewegingsrichting raakt. Het werkt dan als pneumatische eindschakelaar of positiemelder die een luchtsignaal geeft aan een volgend ventiel. Een stoter vraagt een frontale aanstoting; komt het machinedeel van opzij, dan is een nokroluitvoering doorgaans beter geschikt.

Uitvoeringen en keuze

• 3/2 NC monostabiel: zolang de stoter ingedrukt is, staat de uitgang onder druk. De gangbare keuze voor een stuursignaal.
• 5/2 monostabiel: twee uitgangen die wisselen, om bijvoorbeeld een kleine dubbelwerkende cilinder rechtstreeks aan te sturen.
• Stoter bediend: de stoter verplaatst de schuif rechtstreeks.
• Stoter servo: voorgestuurde uitvoering. De stoter bedient een stuurtrap die de schuif met luchtdruk verplaatst, wat de benodigde bedieningskracht beperkt.
• Voor bediening met de hand in plaats van door de machine bestaat een aparte stoteruitvoering bij de handbediende ventielen.

Combineer met

Vergelijk met de nokrol- en antenne-uitvoeringen bij de handbediende en mechanische ventielen, en kies de cilinder bij de pneumatische cilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
