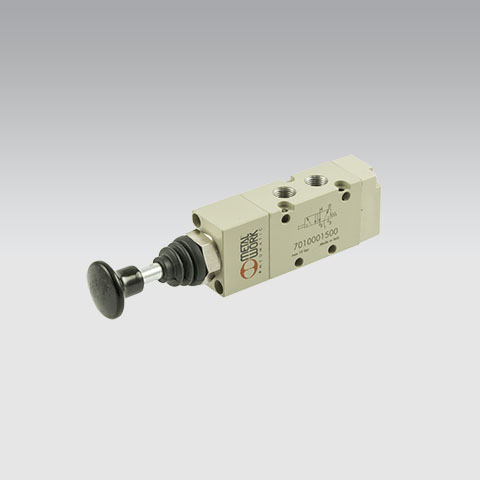

Het Ventiel Handmatig bediend – knop (Serie 70 1/8”) wordt bediend met een drukknop. Deze Metal Work-uitvoering heeft 1/8″-poorten in BSPP en bestaat in vier functies: 3/2 en 5/2, telkens monostabiel of bistabiel.
Toepassing
Een knopventiel bouwt u in een bedieningspaneel of op een machinekast, als startknop voor een pneumatische cyclus, om een kleine cilinder te bedienen of om een stuursignaal naar een luchtgestuurd ventiel te sturen. In een volledig pneumatische besturing vervangt het een elektrische drukknop.
Uitvoeringen en keuze
- 3/2 NC monostabiel: lucht stroomt alleen zolang de knop ingedrukt is; bij loslaten sluit een veer het ventiel. Typisch voor een start- of tipsignaal.
- 3/2 bistabiel: de knop blijft in de gekozen stand, een tweede bediening zet het ventiel terug.
- 5/2 monostabiel: een dubbelwerkende cilinder beweegt uit zolang de knop ingedrukt is en keert terug bij loslaten.
- 5/2 bistabiel: de cilinder blijft in de laatst gekozen positie staan.
- Kies monostabiel waar een bewuste, aanhoudende bediening gewenst is, en bistabiel voor een aan/uit-functie.
Combineer met
Combineer met een luchtgestuurd ventiel uit dezelfde reeks of met andere handbediende ventielen. De gids 3/2 of 5/2 legt het functieverschil uit.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/2 bist | 7010001600 |
| 5/2 monost | 7010001500 |
| 3/2 bist | 7010001300 |
| 3/2 NC monost | 7010001200 |
