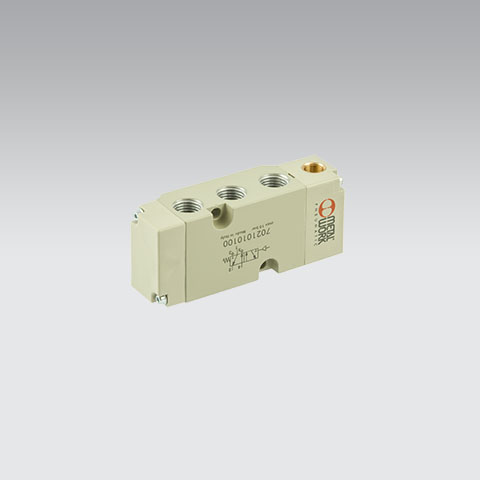

Het Ventiel Namur pneumatisch bediend (Serie 70 Namur) wordt met een NAMUR-flens rechtstreeks op een kwartslagactuator gemonteerd en schakelt op een luchtsignaal. Metal Work levert het als 5/2 monostabiel (7021010100) en 5/2 bistabiel (7021010200).
Toepassing
De luchtgestuurde NAMUR-uitvoering gebruikt u wanneer er bij de klep geen elektrische aansluiting gewenst of mogelijk is, bijvoorbeeld in natte zones of in een installatie die volledig pneumatisch bestuurd wordt. Een stuursignaal vanaf een centraal paneel of een ander ventiel bedient de actuator van een kogel- of vlinderklep, terwijl het ventiel zonder tussenslangen op het NAMUR-vlak zit.
Uitvoeringen en keuze
- NAMUR-interface: gestandaardiseerd montagevlak op draaiaandrijvingen. Het ventiel past zonder adapterplaat op actuatoren met dit vlak.
- 5/2 monostabiel: zolang er stuurlucht staat, draait de klep naar de werkstand; valt het signaal weg, dan zet een veer het ventiel terug en keert de klep naar de rustpositie.
- 5/2 bistabiel: twee stuuringangen. Een korte luchtpuls zet de klep open of dicht, en de stand blijft behouden zonder blijvend signaal.
- Kies monostabiel wanneer de klep bij wegvallen van het stuursignaal een vaste positie moet innemen, en bistabiel wanneer de klep haar stand moet houden.
Combineer met
De elektrisch bediende uitvoering staat eveneens bij de NAMUR-ventielen. Voor de stuurleidingen gebruikt u steekfittingen.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Bekijk ook alle NAMUR-ventielen in ons assortiment, inclusief de elektrisch bediende uitvoering.
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/2 bist | 7021010200 |
| 5/2 monost | 7021010100 |
