Het Ventiel Namur elektrisch bediend (Serie 70 Namur) is een Metal Work-magneetventiel met een NAMUR-flens, dat rechtstreeks op de NAMUR-interface van een pneumatische kwartslagactuator gemonteerd wordt. Het bestaat in drie uitvoeringen: 5/2 monostabiel, 5/2 bistabiel en 4/2 NC monostabiel.
Toepassing
NAMUR is een gestandaardiseerd aansluitvlak voor ventielen op draaiaandrijvingen van kogel- en vlinderkleppen. Doordat het ventiel direct op de actuator geflensd wordt, vervallen de slangen tussen ventiel en aandrijving. Dat houdt de montage compact en overzichtelijk bij procesinstallaties, waterbehandeling en tankopslag, waar een klep elektrisch open of dicht gestuurd moet worden.
Uitvoeringen en keuze
- 5/2 monostabiel (7021020100): voor een dubbelwerkende actuator. Valt het signaal weg, dan stuurt de veer het ventiel terug en draait de klep naar de rustpositie.

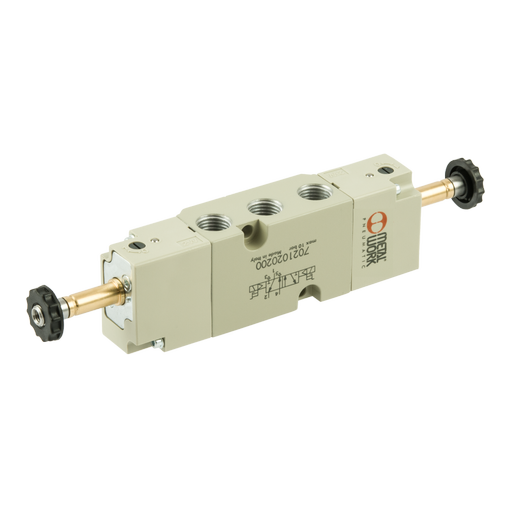

- 5/2 bistabiel (7021020200): twee spoelen; de klep blijft in haar laatste stand staan wanneer het signaal wegvalt.
- 4/2 NC monostabiel (7021020110): uitvoering met vier aansluitingen; kies deze code als uw toepassing die functie voorschrijft.
- Dubbelwerkend of enkelwerkend: controleer het type actuator. Bij een enkelwerkende actuator met veerretour wordt slechts één kamer gevoed; vraag bij twijfel welke uitvoering past.
Combineer met
Bekijk ook de luchtgestuurde variant bij de NAMUR-ventielen, en kies spoel en stekker bij spoelen, stekkers en sensoren.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/2 bist | 7021020200 |
| 4/2 NC monost | 7021020110 |
| 5/2 monost | 7021020100 |
