Sensoren, spoelen en accessoires voor pneumatiek

Cilindersensoren en bevestigingsbeugels

Een cilindersensor meldt uw besturing dat de zuiger daadwerkelijk op zijn eindpositie staat. Zonder die terugmelding werkt een machine op een tijdvertraging, en dat is de reden dat installaties bij een zware belasting of een koude ochtend ineens uit de pas lopen. De sensor voelt de magneet in de zuiger door de cilinderwand heen, dus de cilinder moet een magnetische zuiger hebben; op een uitvoering zonder magneet werkt hij niet, hoe goed hij ook gemonteerd zit.

De bevestigingsbeugel bepaalt of dat betrouwbaar blijft. De maten W08 tot W25 volgen de profielmaat van de cilinder; past uw cilinder in geen van die reeksen, dan dekt de universele beugel boringen van 8 tot 63 mm. Zet de sensor niet vast op de tastpositie zelf maar iets voorbij het schakelpunt, en controleer na de eerste productieweek of hij nog op zijn plaats zit: trillingen laten een net aangedraaide beugel wandelen.

Magneetspoelen en stekkers voor Serie 70

De spoel op een magneetventiel is een slijtdeel. Hij brandt door bij overspanning, bij een blijvend bekrachtigd ventiel in een warme omgeving, of gewoon na een groot aantal schakelingen. Het ventiel zelf is dan nog volledig in orde: alleen de spoel is stuk. Dat vervangen kost een paar minuten en is aanzienlijk goedkoper dan een compleet ventiel.

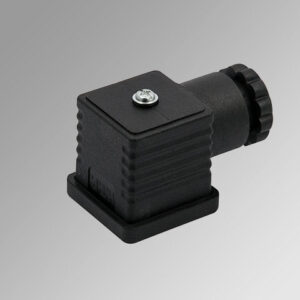

Let bij vervanging op drie dingen: de spanning (24 V DC is gangbaar, maar 230 V AC komt op oudere lijnen nog voor), de spoeldiameter (in de Serie 70 zijn er uitvoeringen van 22 en 30 mm) en de stekkeruitvoering. De stekker hoort met zijn pakking vlak op de spoel te sluiten; een scheef gemonteerde stekker laat vocht binnen en dat is een van de weinige manieren waarop een droge spoel alsnog corrodeert. De bijbehorende ventielen vindt u bij magneetventielen.

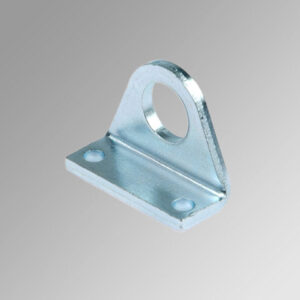

Cilinderbevestigingen: voet, flens en contrascharnier

Hoe u een cilinder ophangt, bepaalt hoe lang hij meegaat. Een voetbevestiging zet de cilinder star op een vlak en is de eenvoudigste oplossing zolang de last recht in lijn beweegt. Een flensbevestiging draagt via de kop of het deksel en is de keuze als de cilinder door een plaat heen moet duwen of trekken. Beweegt de last in een boog, dan hoort daar een scharnierende ophanging bij, met een contrascharnier aan de andere zijde zodat de stang mee kan draaien.

De veelgemaakte fout is een star opgehangen cilinder die een zwenkende beweging moet maken. De zuigerstang neemt dan een dwarskracht op waar hij niet voor gemaakt is: de geleiding slijt oval, de afdichting gaat lekken en de cilinder loopt binnen een jaar zwaar. Twijfelt u over de ophanging, kijk dan of de last tijdens de slag ergens van richting verandert; als het antwoord ja is, hoort er een scharnier in. De cilinders zelf staan bij cilinders.

ATEX: wanneer u een explosieveilige uitvoering nodig hebt

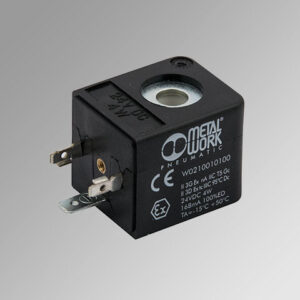

Werkt u in een zone waar brandbaar stof, damp of gas kan voorkomen, dan mag een gewone magneetspoel daar niet hangen. In de Europese Unie valt dat onder de ATEX-productrichtlijn: apparatuur voor plaatsen met ontploffingsgevaar moet aan specifieke eisen voldoen en zichtbaar gemarkeerd zijn. Voor de Serie 70 zijn daarom aparte ATEX-spoelen en -stekkers beschikbaar, in 22 en 30 mm.

Ga daar niet zelf over redeneren op basis van "het is hier maar een klein hoekje". De zone-indeling van uw bedrijf bepaalt welke categorie apparatuur is toegestaan, en die indeling hoort in het explosieveiligheidsdocument te staan dat de werkgever moet opstellen. Weet u niet zeker in welke zone een machine staat, neem dan contact op voordat u een standaardspoel bestelt. Voor het onderhoud van de installatie eromheen kunt u terecht bij onze onderhoudsdiensten.
