Sensor (T7 SQUARE)

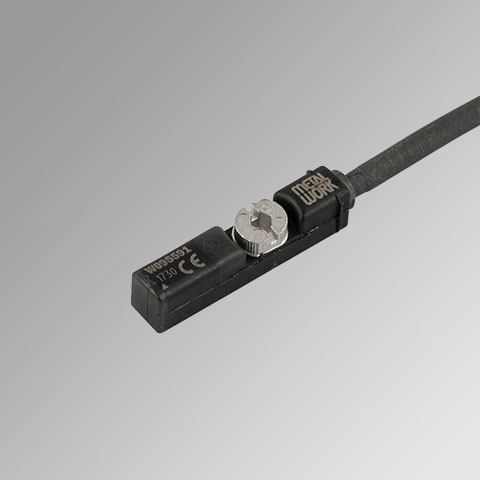

De Sensor (T7 SQUARE) is een magnetische sensor die de positie van de zuiger in een pneumatische cilinder detecteert en dat signaal doorgeeft aan de besturing. De magneet in de zuiger schakelt de sensor wanneer die voorbijkomt. Metal Work levert hem in een Hall PNP- en een Reed NO-uitvoering, met kabellengtes van 300 mm tot 10 m.

Toepassing

U monteert deze sensor op een cilinder waarvan de besturing moet weten of de zuigerstang in- of uitgeschoven is, bijvoorbeeld om de volgende stap van een machinecyclus pas te starten wanneer de beweging voltooid is. Zo vermijdt u dat een machine verder werkt terwijl een klem nog niet gesloten is. Op een cilinder zonder sleuf zet u de sensor vast met een sensorbeugel die bij de boring van de cilinder past.

Uitvoeringen en keuze

• Hall PNP: elektronische sensor zonder bewegende delen, met een PNP-uitgang die aansluit op de meeste Europese PLC-ingangen. Voorbeeld: W09543C (2,5 m, RBT).
• Reed NO: magneetschakelaar met maakcontact die sluit zodra de zuigermagneet in de buurt is. Voorbeeld: W09541C (2,5 m, RBT).
• Kabel 2,5 m, 5 m of 10 m: kies op basis van de afstand tot de klemmenkast, zodat u geen tussenverbinding nodig hebt.
• 300 mm met M8-connector: korte kabel met stekker, handig wanneer de sensor regelmatig losgekoppeld moet worden.

Combineer met

Kies de passende sensorbeugel bij spoelen, stekkers en sensoren en bekijk de rondcilinders waarop de sensor wordt gemonteerd.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
