Contrascharnier BC

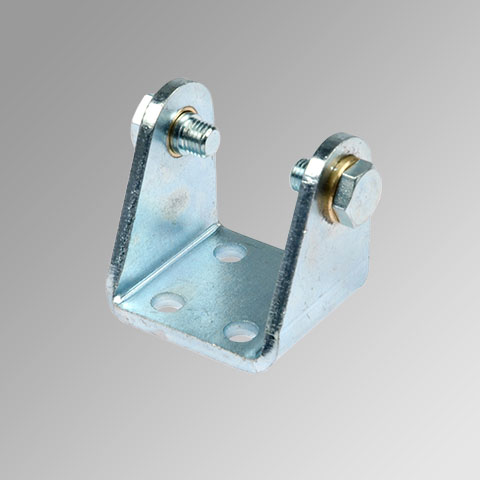

Het Contrascharnier BC is het tegenstuk dat aan de machine wordt vastgezet wanneer een cilinder met een achterscharnier scharnierend gemonteerd moet worden. Het bestaat voor kleine cilinders in de maten 8/10, 12/16 en 20/25, voor rondcilinders van diameter 32, 40 en 50, en in inox voor 32 tot 63.

Toepassing

Een cilinder die een klep, deksel of hefboom bedient, beschrijft vaak een boog in plaats van een rechte lijn. Wordt zo’n cilinder star gemonteerd, dan komen er zijdelingse krachten op de zuigerstang en de geleiding, wat slijtage en lekkage aan de afdichting veroorzaakt. Met een achterscharnier op de cilinder en dit contrascharnier op de machine kan de cilinder meedraaien met de beweging.

Uitvoeringen en keuze

• BC 8/10, 12/16, 20/25: elk model past op twee cilinderdiameters, bijvoorbeeld 12/16 voor cilinders van ø12 of ø16 mm.
• RVS 12/16 en 20/25: roestvaste uitvoering voor vochtige omgevingen of de voedingsindustrie.
• Rondcilinder diameter 32, 40, 50: standaarduitvoering voor grotere rondcilinders.
• Inox 32, 40, 50, 63, bijvoorbeeld W095X630005 voor een rondcilinder D63.
• Kies altijd op de diameter van de cilinder, niet op de draad van de zuigerstang.
