Gaffel GK-M

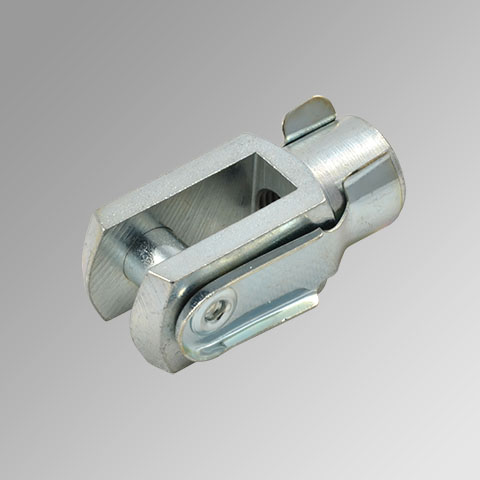

De Gaffel GK-M is een gaffelkop die op de zuigerstang wordt geschroefd en de stang met een pen scharnierend aan de last koppelt. Hij is van staal in de maten M4, M6, M8 en M10x1.25, en in inox in M10x1.5, M12x1.75 en M16x2.

Toepassing

Een gaffel gebruikt u wanneer de last een draaibeweging maakt rond één as, zoals bij een klep, hefboom of scharnierend deksel. De gaffel laat de verbinding in één vlak draaien, terwijl de cilinder zelf vaak via een achterscharnier meebeweegt. Zo blijft de belasting op de zuigerstang in de lengterichting en worden geleiding en afdichting gespaard.

Uitvoeringen en keuze

• Staal M4, M6 (W0950120020), M8 en M10x1.25: voor kleinere cilinders met fijne draad op de zuigerstang.
• Inox M10x1.5, M12x1.75 en M16x2: grotere maten met normale metrische spoed, in roestvast staal voor vochtige of hygiënische omgevingen.
• Let op de spoed: M10x1.25 (staal) en M10x1.5 (inox) zijn verschillende draden en passen niet op dezelfde stang.
• Gaffel of kogelstangkop? Een gaffel draait in één vlak; een kogelstangkop vangt hoekafwijking in meerdere richtingen op.

Combineer met

Bekijk het contrascharnier en de borgmoeren bij de cilindertoebehoren, en de passende pneumatische cilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
