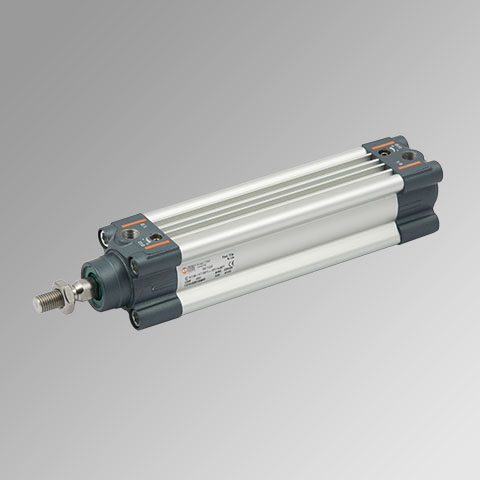

De dubbelwerkende ISO-cilinder Serie 3 van Metal Work is een profielcilinder met een buis van geanodiseerd aluminium, die met perslucht zowel uit- als inschuift. Hij is leverbaar in boringen van Ø32 tot 125 mm en met een slag van 25 tot 1500 mm.
Toepassing
In machinebouw en automatisering is de ISO-profielcilinder het gangbare type voor lineaire bewegingen met middelgrote tot grote kracht: een product doorschuiven, een klem sluiten, een deur of luik bewegen, een onderdeel heffen. Bij een dubbelwerkende uitvoering bepaalt u met lucht aan beide zijden van de zuiger zowel de uitgaande als de terugkerende beweging, zodat de cilinder in beide richtingen kracht levert. Het geanodiseerde aluminium profiel geeft een harde, beschermde buitenkant. Bij vervanging van een bestaande cilinder vergelijkt u de bevestigingsmaten, de boring en de slag.
Uitvoeringen en keuze
- Boring Ø32 tot 125 mm: de binnendiameter bepaalt de kracht bij een gegeven druk; een grotere boring vraagt ook meer lucht per slag.
- Slag 25 tot 1500 mm: de lengte van de beweging van de zuigerstang.
- Bevestigingsmaten: leg ze naast die van de cilinder die u vervangt, zodat beugels en stangkoppen passen.
- De code 1213A21500ZP is de uitvoering Ø125 met een slag van 1500 mm.
Combineer met
Voor beugels, scharnieren en stangkoppen kijkt u bij de cilindertoebehoren; andere uitvoeringen vindt u bij de ISO-cilinders.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 125 mm / 1500 mm | 1213A21500ZP |
| 125 mm / 1250 mm | 1213A21250ZP |
| 125 mm / 1000 mm | 1213A21000ZP |
| 125 mm / 950 mm | 1213A20950ZP |
| 125 mm / 900 mm | 1213A20900ZP |
| 125 mm / 850 mm | 1213A20850ZP |
| 125 mm / 800 mm | 1213A20800ZP |
| 125 mm / 750 mm | 1213A20750ZP |
| 125 mm / 700 mm | 1213A20700ZP |
| 125 mm / 650 mm | 1213A20650ZP |
| 125 mm / 600 mm | 1213A20600ZP |
| 125 mm / 550 mm | 1213A20550ZP |
| 125 mm / 500 mm | 1213A20500ZP |
| 125 mm / 450 mm | 1213A20450ZP |
| 125 mm / 400 mm | 1213A20400ZP |
| 125 mm / 350 mm | 1213A20350ZP |
| 125 mm / 300 mm | 1213A20300ZP |
| 125 mm / 250 mm | 1213A20250ZP |
| 125 mm / 200 mm | 1213A20200ZP |
| 125 mm / 160 mm | 1213A20160ZP |
| 125 mm / 150 mm | 1213A20150ZP |
| 125 mm / 125 mm | 1213A20125ZP |
| 125 mm / 100 mm | 1213A20100ZP |
| 125 mm / 80 mm | 1213A20080ZP |
| 125 mm / 75 mm | 1213A20075ZP |
| 125 mm / 50 mm | 1213A20050ZP |
| 125 mm / 25 mm | 1213A20025ZP |
| 100 mm / 1500 mm | 1213A11500ZP |
| 100 mm / 1250 mm | 1213A11250ZP |
| 100 mm / 1000 mm | 1213A11000ZP |
| 100 mm / 950 mm | 1213A10950ZP |
| 100 mm / 900 mm | 1213A10900ZP |
| 100 mm / 850 mm | 1213A10850ZP |
| 100 mm / 800 mm | 1213A10800ZP |
| 100 mm / 750 mm | 1213A10750ZP |
| 100 mm / 700 mm | 1213A10700ZP |
| 100 mm / 650 mm | 1213A10650ZP |
| 100 mm / 600 mm | 1213A10600ZP |
| 100 mm / 550 mm | 1213A10550ZP |
| 100 mm / 500 mm | 1213A10500ZP |
| 100 mm / 450 mm | 1213A10450ZP |
| 100 mm / 400 mm | 1213A10400ZP |
| 100 mm / 350 mm | 1213A10350ZP |
| 100 mm / 300 mm | 1213A10300ZP |
| 100 mm / 250 mm | 1213A10250ZP |
| 100 mm / 200 mm | 1213A10200ZP |
| 100 mm / 160 mm | 1213A10160ZP |
| 100 mm / 150 mm | 1213A10150ZP |
| 100 mm / 125 mm | 1213A10125ZP |
| 100 mm / 100 mm | 1213A10100ZP |
| 100 mm / 80 mm | 1213A10080ZP |
| 100 mm / 75 mm | 1213A10075ZP |
| 100 mm / 50 mm | 1213A10050ZP |
| 100 mm / 25 mm | 1213A10025ZP |
| 80 mm / 1500 mm | 1213801500ZP |
| 80 mm / 1250 mm | 1213801250ZP |
| 80 mm / 1000 mm | 1213801000ZP |
| 80 mm / 950 mm | 1213800950ZP |
| 80 mm / 900 mm | 1213800900ZP |
| 80 mm / 850 mm | 1213800850ZP |
| 80 mm / 800 mm | 1213800800ZP |
| 80 mm / 750 mm | 1213800750ZP |
| 80 mm / 700 mm | 1213800700ZP |
| 80 mm / 650 mm | 1213800650ZP |
| 80 mm / 600 mm | 1213800600ZP |
| 80 mm / 550 mm | 1213800550ZP |
| 80 mm / 500 mm | 1213800500ZP |
| 80 mm / 450 mm | 1213800450ZP |
| 80 mm / 400 mm | 1213800400ZP |
| 80 mm / 350 mm | 1213800350ZP |
| 80 mm / 300 mm | 1213800300ZP |
| 80 mm / 250 mm | 1213800250ZP |
| 80 mm / 200 mm | 1213800200ZP |
| 80 mm / 160 mm | 1213800160ZP |
| 80 mm / 150 mm | 1213800150ZP |
| 80 mm / 125 mm | 1213800125ZP |
| 80 mm / 100 mm | 1213800100ZP |
| 80 mm / 80 mm | 1213800080ZP |
| 80 mm / 75 mm | 1213800075ZP |
| 80 mm / 50 mm | 1213800050ZP |
| 80 mm / 25 mm | 1213800025ZP |
| 63 mm / 1500 mm | 1213631500ZP |
| 63 mm / 1250 mm | 1213631250ZP |
| 63 mm / 1000 mm | 1213631000ZP |
| 63 mm / 950 mm | 1213630950XP |
| 63 mm / 900 mm | 1213630900XP |
| 63 mm / 850 mm | 1213630850XP |
| 63 mm / 800 mm | 1213630800XP |
| 63 mm / 750 mm | 1213630750XP |
| 63 mm / 700 mm | 1213630700XP |
| 63 mm / 650 mm | 1213630650XP |
| 63 mm / 600 mm | 1213630600XP |
| 63 mm / 550 mm | 1213630550XP |
| 63 mm / 500 mm | 1213630500XP |
| 63 mm / 450 mm | 1213630450XP |
| 63 mm / 400 mm | 1213630400XP |
| 63 mm / 350 mm | 1213630350XP |
| 63 mm / 300 mm | 1213630300XP |
| 63 mm / 250 mm | 1213630250XP |
| 63 mm / 200 mm | 1213630200XP |
| 63 mm / 160 mm | 1213630160XP |
| 63 mm / 150 mm | 1213630150XP |
| 63 mm / 125 mm | 1213630125XP |
| 63 mm / 100 mm | 1213630100XP |
| 63 mm / 80 mm | 1213630080XP |
| 63 mm / 75 mm | 1213630075XP |
| 63 mm / 50 mm | 1213630050XP |
| 63 mm / 25 mm | 1213630025XP |
| 50 mm / 1500 mm | 1213501500ZP |
| 50 mm / 1250 mm | 1213501250ZP |
| 50 mm / 1000 mm | 1213501000ZP |
| 50 mm / 950 mm | 1213500950XP |
| 50 mm / 900 mm | 1213500900XP |
| 50 mm / 850 mm | 1213500850XP |
| 50 mm / 800 mm | 1213500800XP |
| 50 mm / 750 mm | 1213500750XP |
| 50 mm / 700 mm | 1213500700XP |
| 50 mm / 650 mm | 1213500650XP |
| 50 mm / 600 mm | 1213500600XP |
| 50 mm / 550 mm | 1213500550XP |
| 50 mm / 500 mm | 1213500500XP |
| 50 mm / 450 mm | 1213500450XP |
| 50 mm / 400 mm | 1213500400XP |
| 50 mm / 350 mm | 1213500350XP |
| 50 mm / 300 mm | 1213500300XP |
| 50 mm / 250 mm | 1213500250XP |
| 50 mm / 200 mm | 1213500200XP |
| 50 mm / 160 mm | 1213500160XP |
| 50 mm / 150 mm | 1213500150XP |
| 50 mm / 125 mm | 1213500125XP |
| 50 mm / 100 mm | 1213500100XP |
| 50 mm / 80 mm | 1213500080XP |
| 50 mm / 75 mm | 1213500075XP |
| 50 mm / 50 mm | 1213500050XP |
| 50 mm / 25 mm | 1213500025XP |
| 40 mm / 1500 mm | 1213401500ZP |
| 40 mm / 1250 mm | 1213401250ZP |
| 40 mm / 1000 mm | 1213401000ZP |
| 40 mm / 950 mm | 1213400950XP |
| 40 mm / 900 mm | 1213400900XP |
| 40 mm / 850 mm | 1213400850XP |
| 40 mm / 800 mm | 1213400800XP |
| 40 mm / 750 mm | 1213400750XP |
| 40 mm / 700 mm | 1213400700XP |
| 40 mm / 650 mm | 1213400650XP |
| 40 mm / 600 mm | 1213400600XP |
| 40 mm / 550 mm | 1213400550XP |
| 40 mm / 500 mm | 1213400500XP |
| 40 mm / 450 mm | 1213400450XP |
| 40 mm / 400 mm | 1213400400XP |
| 40 mm / 350 mm | 1213400350XP |
| 40 mm / 300 mm | 1213400300XP |
| 40 mm / 250 mm | 1213400250XP |
| 40 mm / 200 mm | 1213400200XP |
| 40 mm / 160 mm | 1213400160XP |
| 40 mm / 150 mm | 1213400150XP |
| 40 mm / 125 mm | 1213400125XP |
| 40 mm / 100 mm | 1213400100XP |
| 40 mm / 80 mm | 1213400080XP |
| 40 mm / 75 mm | 1213400075XP |
| 40 mm / 50 mm | 1213400050XP |
| 40 mm / 25 mm | 1213400025XP |
| 32 mm / 1500 mm | 1213321500ZP |
| 32 mm / 1250 mm | 1213321250ZP |
| 32 mm / 1000 mm | 1213321000ZP |
| 32 mm / 950 mm | 1213320950XP |
| 32 mm / 900 mm | 1213320900XP |
| 32 mm / 850 mm | 1213320850XP |
| 32 mm / 800 mm | 1213320800XP |
| 32 mm / 750 mm | 1213320750XP |
| 32 mm / 700 mm | 1213320700XP |
| 32 mm / 650 mm | 1213320650XP |
| 32 mm / 600 mm | 1213320600XP |
| 32 mm / 550 mm | 1213320550XP |
| 32 mm / 500 mm | 1213320500XP |
| 32 mm / 450 mm | 1213320450XP |
| 32 mm / 400 mm | 1213320400XP |
| 32 mm / 350 mm | 1213320350XP |
| 32 mm / 300 mm | 1213320300XP |
| 32 mm / 250 mm | 1213320250XP |
| 32 mm / 200 mm | 1213320200XP |
| 32 mm / 160 mm | 1213320160XP |
| 32 mm / 150 mm | 1213320150XP |
| 32 mm / 125 mm | 1213320125XP |
| 32 mm / 100 mm | 1213320100XP |
| 32 mm / 80 mm | 1213320080XP |
| 32 mm / 75 mm | 1213320075XP |
| 32 mm / 50 mm | 1213320050XP |
| 32 mm / 25 mm | 1213320025XP |
