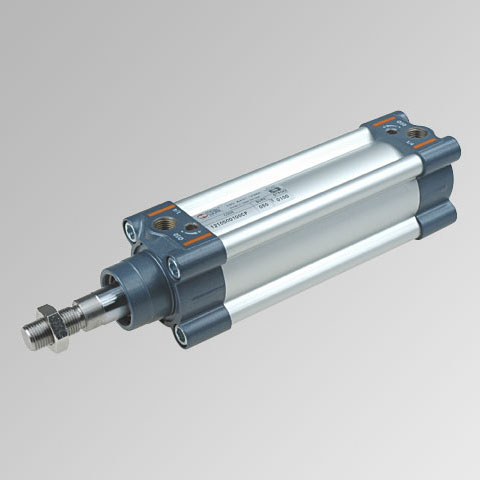

De dubbelwerkende ISO-cilinder Serie Standaard van Metal Work heeft een instelbare eindpositiedemping, waarmee u de zuiger aan het einde van de slag afremt. Hij bestaat in boringen van Ø32 tot 125 mm en met een slag van 25 tot 1500 mm.
Toepassing
Komt een zuiger met volle vaart tegen het deksel, dan geeft dat een klap die de cilinder, de bevestiging en de machine belast en lawaai maakt. Een eindpositiedemping sluit op het einde van de slag de directe uitlaat af, zodat de resterende lucht via een kleine, instelbare doorgang moet ontsnappen. De zuiger komt zo gedempt tot stilstand. Met de stelschroef past u die demping aan de bewegende massa en de slagtijd in uw toepassing aan. Als dubbelwerkende cilinder levert hij kracht bij het uit- en bij het inschuiven.
Uitvoeringen en keuze
- Boring Ø32 tot 125 mm: bepaalt de kracht; een grotere diameter levert meer kracht en verbruikt meer lucht.
- Slag 25 tot 1500 mm: de verplaatsing van de zuigerstang.
- Instelbare demping: stel bij ingebruikname af tot de zuiger zonder harde klap in de eindpositie komt.
- Voorbeeld: 1211251500ZP is Ø125 met slag 1500. Vergelijk bij vervanging de bevestigingsmaten met uw huidige cilinder.
Combineer met
Bevestigingen vindt u bij de cilindertoebehoren; de andere reeksen staan bij de ISO-cilinders.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 125 mm / 1500 mm | 1211251500ZP |
| 125 mm / 1250 mm | 1211251250ZP |
| 125 mm / 1000 mm | 1211251000ZP |
| 125 mm / 950 mm | 1211250950ZP |
| 125 mm / 900 mm | 1211250900ZP |
| 125 mm / 850 mm | 1211250850ZP |
| 125 mm / 800 mm | 1211250800ZP |
| 125 mm / 750 mm | 1211250750ZP |
| 125 mm / 700 mm | 1211250700ZP |
| 125 mm / 650 mm | 1211250650ZP |
| 125 mm / 600 mm | 1211250600ZP |
| 125 mm / 550 mm | 1211250550ZP |
| 125 mm / 500 mm | 1211250500ZP |
| 125 mm / 450 mm | 1211250450ZP |
| 125 mm / 400 mm | 1211250400ZP |
| 125 mm / 350 mm | 1211250350ZP |
| 125 mm / 300 mm | 1211250300ZP |
| 125 mm / 250 mm | 1211250250ZP |
| 125 mm / 200 mm | 1211250200ZP |
| 125 mm / 160 mm | 1211250160ZP |
| 125 mm / 150 mm | 1211250150ZP |
| 125 mm / 125 mm | 1211250125ZP |
| 125 mm / 100 mm | 1211250100ZP |
| 125 mm / 80 mm | 1211250080ZP |
| 125 mm / 75 mm | 1211250075ZP |
| 125 mm / 50 mm | 1211250050ZP |
| 125 mm / 25 mm | 1211250025ZP |
| 100 mm / 1500 mm | 1211001500ZP |
| 100 mm / 1250 mm | 1211001250ZP |
| 100 mm / 1000 mm | 1211001000ZP |
| 100 mm / 950 mm | 1211000950ZP |
| 100 mm / 900 mm | 1211000900ZP |
| 100 mm / 850 mm | 1211000850ZP |
| 100 mm / 800 mm | 1211000800ZP |
| 100 mm / 750 mm | 1211000750ZP |
| 100 mm / 700 mm | 1211000700ZP |
| 100 mm / 650 mm | 1211000650ZP |
| 100 mm / 600 mm | 1211000600ZP |
| 100 mm / 550 mm | 1211000550ZP |
| 100 mm / 500 mm | 1211000500ZP |
| 100 mm / 450 mm | 1211000450ZP |
| 100 mm / 400 mm | 1211000400ZP |
| 100 mm / 350 mm | 1211000350ZP |
| 100 mm / 300 mm | 1211000300ZP |
| 100 mm / 250 mm | 1211000250ZP |
| 100 mm / 200 mm | 1211000200ZP |
| 100 mm / 160 mm | 1211000160ZP |
| 100 mm / 150 mm | 1211000150ZP |
| 100 mm / 125 mm | 1211000125ZP |
| 100 mm / 100 mm | 1211000100ZP |
| 100 mm / 80 mm | 1211000080ZP |
| 100 mm / 75 mm | 1211000075ZP |
| 100 mm / 50 mm | 1211000050ZP |
| 100 mm / 25 mm | 1211000025ZP |
| 80 mm / 1500 mm | 1210801500ZP |
| 80 mm / 1250 mm | 1210801250ZP |
| 80 mm / 1000 mm | 1210801000ZP |
| 80 mm / 950 mm | 1210800950ZP |
| 80 mm / 900 mm | 1210800900ZP |
| 80 mm / 850 mm | 1210800850ZP |
| 80 mm / 800 mm | 1210800800ZP |
| 80 mm / 750 mm | 1210800750ZP |
| 80 mm / 700 mm | 1210800700ZP |
| 80 mm / 650 mm | 1210800650ZP |
| 80 mm / 600 mm | 1210800600ZP |
| 80 mm / 550 mm | 1210800550ZP |
| 80 mm / 500 mm | 1210800500ZP |
| 80 mm / 450 mm | 1210800450ZP |
| 80 mm / 400 mm | 1210800400ZP |
| 80 mm / 350 mm | 1210800350ZP |
| 80 mm / 300 mm | 1210800300ZP |
| 80 mm / 250 mm | 1210800250ZP |
| 80 mm / 200 mm | 1210800200ZP |
| 80 mm / 160 mm | 1210800160ZP |
| 80 mm / 150 mm | 1210800150ZP |
| 80 mm / 125 mm | 1210800125ZP |
| 80 mm / 100 mm | 1210800100ZP |
| 80 mm / 80 mm | 1210800080ZP |
| 80 mm / 75 mm | 1210800075ZP |
| 80 mm / 50 mm | 1210800050ZP |
| 80 mm / 25 mm | 1210800025ZP |
| 63 mm / 1500 mm | 1210631500ZP |
| 63 mm / 1250 mm | 1210631250ZP |
| 63 mm / 1000 mm | 1210631000ZP |
| 63 mm / 950 mm | 1210630950XP |
| 63 mm / 900 mm | 1210630900XP |
| 63 mm / 850 mm | 1210630850XP |
| 63 mm / 800 mm | 1210630800XP |
| 63 mm / 750 mm | 1210630750XP |
| 63 mm / 700 mm | 1210630700XP |
| 63 mm / 650 mm | 1210630650XP |
| 63 mm / 600 mm | 1210630600XP |
| 63 mm / 550 mm | 1210630550XP |
| 63 mm / 500 mm | 1210630500XP |
| 63 mm / 450 mm | 1210630450XP |
| 63 mm / 400 mm | 1210630400XP |
| 63 mm / 350 mm | 1210630350XP |
| 63 mm / 300 mm | 1210630300XP |
| 63 mm / 250 mm | 1210630250XP |
| 63 mm / 200 mm | 1210630200XP |
| 63 mm / 160 mm | 1210630160XP |
| 63 mm / 150 mm | 1210630150XP |
| 63 mm / 125 mm | 1210630125XP |
| 63 mm / 100 mm | 1210630100XP |
| 63 mm / 80 mm | 1210630080XP |
| 63 mm / 75 mm | 1210630075XP |
| 63 mm / 50 mm | 1210630050XP |
| 63 mm / 25 mm | 1210630025XP |
| 50 mm / 1500 mm | 1210501500ZP |
| 50 mm / 1250 mm | 1210501250ZP |
| 50 mm / 1000 mm | 1210501000ZP |
| 50 mm / 950 mm | 1210500950XP |
| 50 mm / 900 mm | 1210500900XP |
| 50 mm / 850 mm | 1210500850XP |
| 50 mm / 800 mm | 1210500800XP |
| 50 mm / 750 mm | 1210500750XP |
| 50 mm / 700 mm | 1210500700XP |
| 50 mm / 650 mm | 1210500650XP |
| 50 mm / 600 mm | 1210500600XP |
| 50 mm / 550 mm | 1210500550XP |
| 50 mm / 500 mm | 1210500500XP |
| 50 mm / 450 mm | 1210500450XP |
| 50 mm / 400 mm | 1210500400XP |
| 50 mm / 350 mm | 1210500350XP |
| 50 mm / 300 mm | 1210500300XP |
| 50 mm / 250 mm | 1210500250XP |
| 50 mm / 200 mm | 1210500200XP |
| 50 mm / 160 mm | 1210500160XP |
| 50 mm / 150 mm | 1210500150XP |
| 50 mm / 125 mm | 1210500125XP |
| 50 mm / 100 mm | 1210500100XP |
| 50 mm / 80 mm | 1210500080XP |
| 50 mm / 75 mm | 1210500075XP |
| 50 mm / 50 mm | 1210500050XP |
| 50 mm / 25 mm | 1210500025XP |
| 40 mm / 1500 mm | 1210401500ZP |
| 40 mm / 1250 mm | 1210401250ZP |
| 40 mm / 1000 mm | 1210401000ZP |
| 40 mm / 950 mm | 1210400950XP |
| 40 mm / 900 mm | 1210400900XP |
| 40 mm / 850 mm | 1210400850XP |
| 40 mm / 800 mm | 1210400800XP |
| 40 mm / 750 mm | 1210400750XP |
| 40 mm / 700 mm | 1210400700XP |
| 40 mm / 650 mm | 1210400650XP |
| 40 mm / 600 mm | 1210400600XP |
| 40 mm / 550 mm | 1210400550XP |
| 40 mm / 500 mm | 1210400500XP |
| 40 mm / 450 mm | 1210400450XP |
| 40 mm / 400 mm | 1210400400XP |
| 40 mm / 350 mm | 1210400350XP |
| 40 mm / 300 mm | 1210400300XP |
| 40 mm / 250 mm | 1210400250XP |
| 40 mm / 200 mm | 1210400200XP |
| 40 mm / 160 mm | 1210400160XP |
| 40 mm / 150 mm | 1210400150XP |
| 40 mm / 125 mm | 1210400125XP |
| 40 mm / 100 mm | 1210400100XP |
| 40 mm / 80 mm | 1210400080XP |
| 40 mm / 75 mm | 1210400075XP |
| 40 mm / 50 mm | 1210400050XP |
| 40 mm / 25 mm | 1210400025XP |
| 32 mm / 1500 mm | 1210321500ZP |
| 32 mm / 1250 mm | 1210321250ZP |
| 32 mm / 1000 mm | 1210321000ZP |
| 32 mm / 950 mm | 1210320950XP |
| 32 mm / 900 mm | 1210320900XP |
| 32 mm / 850 mm | 1210320850XP |
| 32 mm / 800 mm | 1210320800XP |
| 32 mm / 750 mm | 1210320750XP |
| 32 mm / 700 mm | 1210320700XP |
| 32 mm / 650 mm | 1210320650XP |
| 32 mm / 600 mm | 1210320600XP |
| 32 mm / 550 mm | 1210320550XP |
| 32 mm / 500 mm | 1210320500XP |
| 32 mm / 450 mm | 1210320450XP |
| 32 mm / 400 mm | 1210320400XP |
| 32 mm / 350 mm | 1210320350XP |
| 32 mm / 300 mm | 1210320300XP |
| 32 mm / 250 mm | 1210320250XP |
| 32 mm / 200 mm | 1210320200XP |
| 32 mm / 160 mm | 1210320160XP |
| 32 mm / 150 mm | 1210320150XP |
| 32 mm / 125 mm | 1210320125XP |
| 32 mm / 100 mm | 1210320100XP |
| 32 mm / 80 mm | 1210320080XP |
| 32 mm / 75 mm | 1210320075XP |
| 32 mm / 50 mm | 1210320050XP |
| 32 mm / 25 mm | 1210320025XP |
