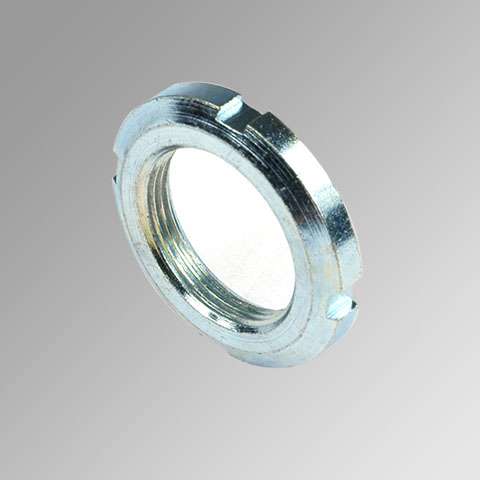

De Cilinderkopmoer GA is een stalen moer die een pneumatische cilinder aan de voorzijde borgt, op de draad van de cilinderkop. U gebruikt ze bij flens- of paneelmontage, waarbij de cilinderkop door een opening steekt. De moer is er in drie schroefdraden: M30x1.5, M38x1.5 en M45x1.5.
Toepassing
Bij een frontmontage steekt de cilinderkop door een flens of een machinewand en klemt deze moer de cilinder vast tegen dat vlak. Zo zit de cilinder stevig en in lijn, met de zuigerstang aan de ene kant van de wand en de cilinder aan de andere kant. U hebt de moer ook nodig wanneer een cilinder gedemonteerd werd en de originele moer ontbreekt of beschadigd is.
Uitvoeringen en keuze
- M30x1.5 (W0950320010): metrische fijne draad met diameter 30 mm en spoed 1,5 mm.
- M38x1.5 en M45x1.5: grotere draden, voor cilinders met een grotere kop.
- Kies de draad die op de cilinderkop staat aangegeven; de cilinderdiameter zelf is niet doorslaggevend.
- Staal: robuust voor de klemkracht die bij frontmontage op de moer komt.
- Voor kleinere koppen bestaat de cilinderkopmoer D met draden M12 tot M22.
Combineer met
Combineer met een flensbevestiging uit de cilindertoebehoren, en kies de cilinder bij de pneumatische cilinders.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| M45x1.5 | W0950500010 |
| M38x1.5 | W0950400010 |
| M30x1.5 | W0950320010 |
