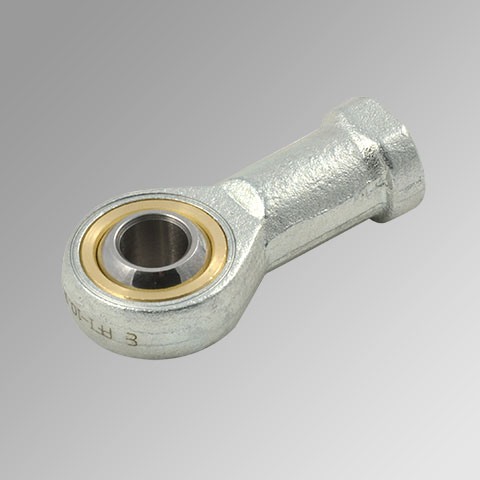

Kogelstangkop GA-M

De Kogelstangkop GA-M is een kogelgewricht dat op de draad van de zuigerstang wordt geschroefd en de stang met de last verbindt. Het gewricht vangt een kleine hoekafwijking tussen zuigerstang en last op. Het is van staal en bestaat in M4, M6, M8 en M10x1.25.

Toepassing

Geen enkele machine is volmaakt uitgelijnd. Wanneer de last een iets andere lijn volgt dan de zuigerstang, of wanneer het montagevlak niet helemaal evenwijdig is, ontstaan zijdelingse krachten op de stang. Die belasten de geleiding en de stangafdichting van de cilinder en verkorten de levensduur. De kogelstangkop laat de verbinding in meerdere richtingen licht meebewegen, zodat de cilinder vooral in de lengterichting belast wordt.

Uitvoeringen en keuze

• M4 (W0950080025), M6 en M8: voor zuigerstangen met deze metrische draad, typisch bij kleine cilinders.
• M10x1.25: fijne draad met spoed 1,25 mm; controleer de spoed op de zuigerstang.
• Kies de maat op de draad van de zuigerstang, niet op de boring van de cilinder.
• Borg de kogelstangkop met een zuigerstangmoer DA in dezelfde draadmaat, zodat hij niet losdraait.

Combineer met

De bijpassende zuigerstangmoer vindt u bij de cilindertoebehoren. De cilinders zelf staan bij de rondcilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
