Stekker (Serie 70 – 30 mm)

De Stekker (Serie 70 – 30 mm) is de elektrische connector die op een Metal Work-magneetspoel van 30 mm breed wordt gedrukt en de spoel met de besturing verbindt. Hij hoort bij de magneetventielen van Serie 70 en bestaat in vijf uitvoeringen: een eenvoudige zwarte stekker en varianten met LED-indicatie, al dan niet met VDR, voor 24 V of 220 V.

Toepassing

U kiest deze stekker bij het aansluiten van een nieuw ventiel met 30 mm-spoel, of om een gebroken of verouderde stekker te vervangen. Een stekker met LED laat in één oogopslag zien of de spoel spanning krijgt. Dat bespaart tijd bij het zoeken naar een storing: brandt de LED en schakelt het ventiel niet, dan ligt de oorzaak eerder bij het ventiel of de luchttoevoer dan bij de besturing.

Uitvoeringen en keuze

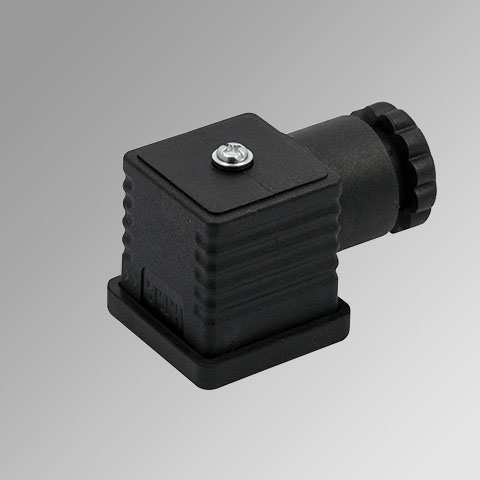

• STD zwart (W0970520033): basisstekker zonder indicatie, voor wie geen statusweergave nodig heeft.
• LED-indicatie 24 V of 220 V: kies de spanning die overeenkomt met de spoel. Een 24 V-stekker op een 220 V-spoel is geen goede combinatie.
• LED + VDR (bijvoorbeeld W0970520039 voor 220 V): de VDR is een varistor die de spanningspiek opvangt die ontstaat wanneer een spoel wordt uitgeschakeld. Dat ontlast relais en uitgangskaarten van de besturing.
• 30 mm is de stekkerbreedte. Voor spoelen van 22 mm is er een aparte stekkerreeks.

Combineer met

Combineer met een passende 30 mm-spoel uit spoelen, stekkers en sensoren, en kies het ventiel bij de magneetventielen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
