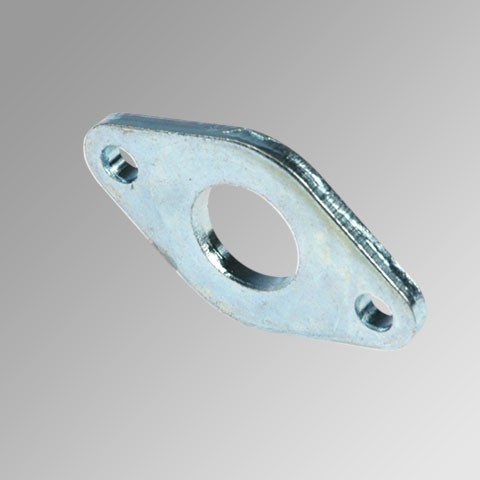

Flensbevestiging C

De Flensbevestiging C is een bevestigingsplaat waarmee u een pneumatische cilinder vlak tegen een machinewand of frame monteert. De flens bestaat in de maten 8/10, 12/16 en 20/25, en voor maat 16 ook in inox.

Toepassing

Een flensmontage gebruikt u wanneer de cilinder recht en star moet staan, met de zuigerstang loodrecht op het montagevlak. Dat is de gebruikelijke opstelling bij duwen, uitstoten of klemmen in een rechte lijn. Omdat de flens de kracht rechtstreeks overbrengt op de machinewand, blijft de cilinder in lijn met de last, op voorwaarde dat de last zelf geen zijdelingse beweging maakt. Beweegt de last in een boog, kies dan liever een scharnierende bevestiging.

Uitvoeringen en keuze

• -C 8/10: voor cilinders met een diameter van ø8 of ø10 mm.
• -C 12/16: voor ø12 of ø16 mm, artikelcode W0950120002.
• -C 20/25: voor ø20 of ø25 mm.
• -C 16 inox: roestvaste uitvoering voor een cilinder van ø16 mm, in omgevingen waar staal zou corroderen.
• Voor flensmontage hebt u vaak ook een cilinderkopmoer nodig die de cilinder in de flens borgt.

Combineer met

Vul aan met een kopmoer of stangkop uit de cilindertoebehoren, en kies de cilinder bij de rondcilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
