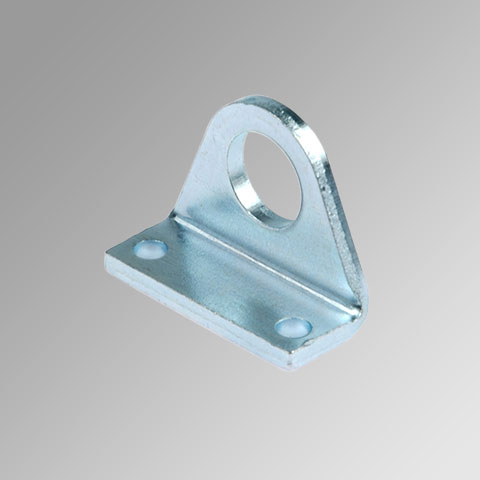

De Voetbevestiging (haaks) A is een haakse voet waarmee u een pneumatische cilinder evenwijdig aan het montagevlak vastzet. De voet bestaat in de maten 8/10, 12/16 en 20/25, en als voet voor rondcilinders van diameter 32, 40 en 50, met een inox-uitvoering voor diameter 40.
Toepassing
Voetmontage gebruikt u wanneer de cilinder op een tafel, grondplaat of profiel ligt en de zuigerstang evenwijdig aan dat vlak beweegt, bijvoorbeeld bij een schuif of een doorduwer op een transportband. De voet draagt de cilinder en vangt de reactiekracht op. Voor een lange cilinder plaatst men gewoonlijk een voet aan beide kanten, zodat de cilinder niet doorbuigt of kantelt bij het uitschuiven.
Uitvoeringen en keuze
- -A 8/10, 12/16, 20/25: elk model dekt twee kleine cilinderdiameters.
- Voet voor rondcilinder D32, 40, 50: voor de grotere rondcilinders, bijvoorbeeld W0950320002 voor diameter 32.
- Inox D40: roestvaste voet voor een rondcilinder van ø40 mm in vochtige of agressieve omgevingen.
- Haaks betekent dat de voet een hoek van 90° vormt, met één zijde tegen de cilinder en één op het montagevlak.
Combineer met
Bekijk de flens- en scharnierbevestigingen bij cilindertoebehoren. De cilinders zelf staan bij de rondcilinders.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| VOET VOOR RONDECILINDER DIAMETER 40 INOX | W095X400002 |
| VOET VOOR RONDECILINDER DIAMETER 50 | W0950500002 |
| VOET VOOR RONDECILINDER DIAMETER 40 | W0950400002 |
| VOET VOOR RONDECILINDER DIAMETER 32 | W0950320002 |
| BEVESTIGINGSVOET MODEL -A 20/25 | W0950200001 |
| BEVESTIGINGS VOET MODEL -A 12/16 | W0950120001 |
| BEVESTIGINGSVOET MODEL -A 8/10 | W0950080001 |
