Ventiel Mechanisch bediend – nokrol (Serie 70 1/8”)

Het Ventiel Mechanisch bediend – nokrol (Serie 70 1/8”) wordt omgeschakeld wanneer een nok of een bewegend machinedeel over de rol loopt. Deze Metal Work-uitvoering heeft 1/8″-poorten in BSPP en bestaat in acht varianten, telkens als 3/2 NC of 5/2 monostabiel.

Toepassing

Nokrolventielen zijn de klassieke pneumatische eindschakelaars. Ze melden dat een cilinder of slede een positie bereikt heeft en geven dan een luchtsignaal aan de volgende stap in een pneumatische sequentie. De rol vermindert slijtage omdat het aanstotende deel er overheen rolt in plaats van te schuiven.

Uitvoeringen en keuze

• 3/2 NC of 5/2 monostabiel: 3/2 NC geeft een stuursignaal zolang de rol ingedrukt is; 5/2 kan rechtstreeks een kleine dubbelwerkende cilinder sturen. Een veer zet terug.
• Nokrol: de standaarduitvoering, bediend in beide bewegingsrichtingen.
• Kniknokrol: de rol werkt in één richting; in de andere richting knikt de arm weg zonder te schakelen. Zo krijgt u alleen een signaal wanneer het machinedeel in de gewenste richting passeert.
• Nokrol pneumatisch (servo): een voorgestuurde uitvoering, waarbij de rol een stuurtrap bedient die de schuif verplaatst.

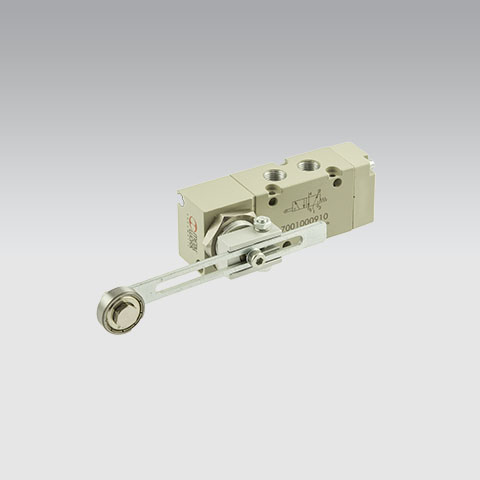

• Nokrol verstelbaar: de hendel is te verstellen, zodat u het schakelpunt bij het afstellen kunt bijregelen.

Combineer met

Bekijk de verwante handbediende en mechanische ventielen; de cilinder waarvan u de positie detecteert, vindt u bij de pneumatische cilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
