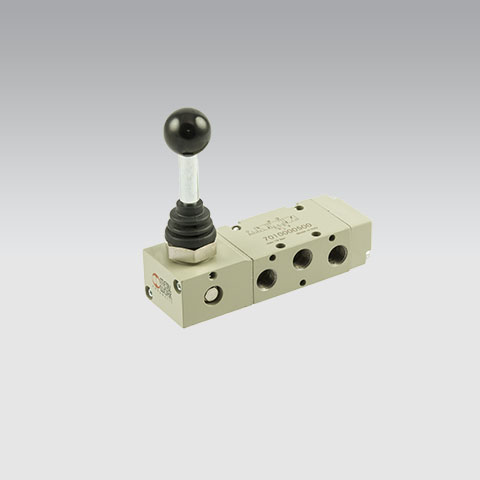

Het Ventiel Handmatig bediend – hendel 90° (Serie 70 1/4”) schakelt de luchtstroom met een hendel die een kwartslag verdraait. De Metal Work-uitvoering heeft 1/4″-poorten in BSPP en tien functies, waarbij elke 5/3-variant zowel monostabiel als bistabiel bestaat.
Toepassing
Dit ventiel gebruikt u voor handmatige sturing van cilinders van gemiddelde grootte: het instellen van een machine, een handbediende klem, een hefinrichting of een testopstelling. Met een 5/3-functie kan de operator een cilinder ook halverwege stoppen, wat bij het afstellen handig is.
Uitvoeringen en keuze
- 3/2 NC monostabiel of 3/2 bistabiel: voor enkelwerkende cilinders of een open/dicht-functie. Monostabiel veert terug, bistabiel blijft staan.
- 5/2 monostabiel of bistabiel: de gangbare keuze voor dubbelwerkende cilinders.
- 5/3 CC: middenstand met gesloten poorten, de cilinder blijft op zijn plaats.
- 5/3 OC: middenstand met ontluchte uitgangen, de cilinder wordt drukloos.
- 5/3 PC: middenstand met beide uitgangen onder druk.
- Monostabiel of bistabiel bij 5/3: monostabiel springt bij loslaten terug naar het midden; bistabiel blijft in elk van de drie standen staan.
Combineer met
Bekijk de verwante uitvoeringen bij de handbediende ventielen. Voor het verschil tussen de functies helpt de gids 3/2 of 5/2.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/3 PC monost | 7020001100 |
| 5/3 CC monost | 7020001000 |
| 5/3 OC monost | 7020000900 |
| 5/3 PC bist | 7020000700 |
| 5/3 OC bist | 7020000600 |
| 5/3 CC bist | 7020000500 |
| 5/2 bist | 7020000400 |
| 5/2 monost | 7020000300 |
| 3/2 bist | 7020000200 |
| 3/2 NC monost | 7020000100 |
