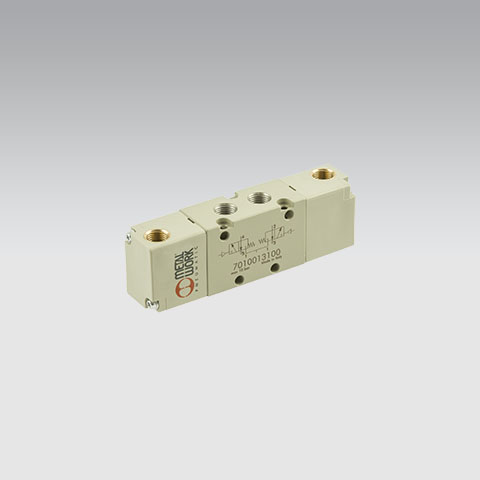

Ventiel Pneumatisch bediend (Serie 70 1/8”)

Het Ventiel Pneumatisch bediend (Serie 70 1/8”) is de compactste luchtgestuurde uitvoering van de Metal Work Serie 70, met 1/8″-poorten in BSPP. Elf functies zijn beschikbaar, van enkelvoudige 3/2 tot 5/3.

Toepassing

Door het kleine huis en de beperkte doorlaat is deze maat vooral bedoeld voor kleine cilinders en voor pneumatische logica: signalen combineren, omkeren of onthouden in een besturing zonder elektronica of schakelkast. Het ventiel reageert op een stuursignaal van bijvoorbeeld een eindschakelventiel of drukknopventiel.

Uitvoeringen en keuze

• 3/2 NC of NO monostabiel: veerretour; NC laat in rust niets door, NO wel.
• 3/2 bistabiel: werkt als pneumatisch geheugen. Een korte puls zet het ventiel om, een tweede puls zet het terug.
• 2x 3/2 (2xNC, 2xNO, NC-NO): twee functies in één huis, bijvoorbeeld om twee signalen tegelijk te schakelen.
• 5/2 monostabiel of bistabiel en 5/2 bistabiel differentiaal: voor dubbelwerkende rondcilinders; de differentiaaluitvoering neigt bij gelijktijdige signalen naar één stand.
• 5/3 CC of OC monostabiel: middenstand met gesloten of ontluchte uitgangen.

Combineer met

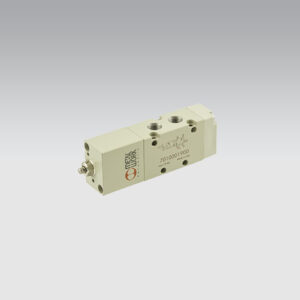

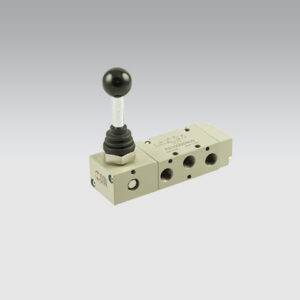

Combineer met rondcilinders en, voor het stuursignaal, met een ventiel uit de handbediende ventielen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
