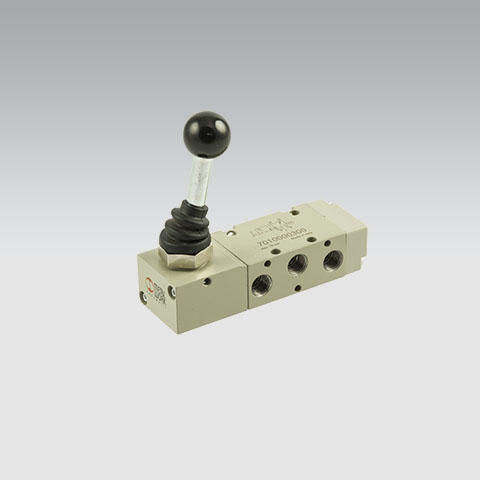

Ventiel Handmatig bediend – hendel 90° (Serie 70 1/8”)

Het Ventiel Handmatig bediend – hendel 90° (Serie 70 1/8”) is een compact handventiel met een kwarthendel en 1/8″-poorten in BSPP. Binnen de Metal Work Serie 70 bestaat het in tien functies, met zowel monostabiele als bistabiele 3/2-, 5/2- en 5/3-varianten.

Toepassing

De kleine bouwmaat past op een bedieningspaneel of direct op een machineframe. U stuurt er kleine cilinders mee aan, of u gebruikt het als bedieningselement dat een stuursignaal naar een groter, pneumatisch bediend ventiel stuurt. Die combinatie houdt het paneel klein en overzichtelijk, terwijl de hoofdstroom elders in de machine geschakeld wordt.

Uitvoeringen en keuze

• 3/2 NC monostabiel of bistabiel: voor een open/dicht-functie of een stuursignaal. De monostabiele hendel veert terug, de bistabiele blijft in stand.
• 5/2 monostabiel of bistabiel: rechtstreekse bediening van een kleine dubbelwerkende cilinder.
• 5/3 CC, OC of PC, telkens monostabiel of bistabiel: middenstand gesloten (cilinder stopt), ontlucht (cilinder drukloos) of onder druk.
• 1/8″ is de kleinste poortmaat van de reeks; voor grotere cilinders zijn er 1/4″- en 1/2″-hendelventielen.

Combineer met

Voor het stuurgedeelte past een ventiel uit de handbediende ventielen, voor de verbruiker rondcilinders.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
