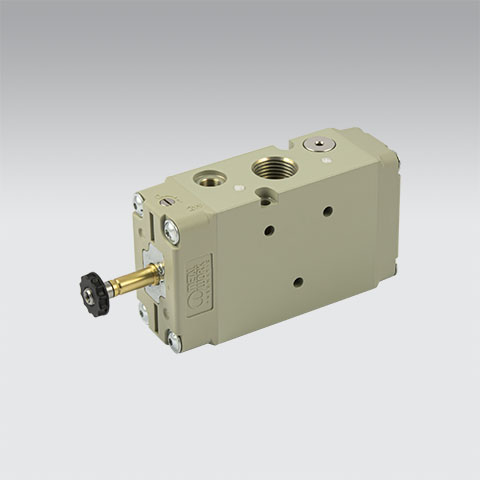

Ventiel Elektrisch bediend (Serie 70 1/2”)

Met het Ventiel Elektrisch bediend (Serie 70 1/2”) stuurt u via een spoel de grootste luchtstromen binnen de Metal Work Serie 70. De 1/2″-poorten (BSPP) maken het de ruimste bouwmaat van de reeks, met negen functies in 3/2, 5/2 en 5/3.

Toepassing

Deze maat is bedoeld voor verbruikers die veel lucht per slag vragen: ISO-cilinders met een grote boring, lange slagen of meerdere cilinders die samen vanuit één ventiel gevoed worden. Een te krap ventiel wordt daar de bottleneck; met een 1/2″-doorlaat houdt de cilinder zijn beweging ook bij een groot volume. Ook voor het schakelen van een hoofdleiding of een blaasfunctie met veel lucht is deze maat geschikt.

Uitvoeringen en keuze

• 3/2 NC monostabiel, ook met hulpsturing, en 3/2 NO monostabiel: één uitgang, met veerretour. Kies NC als de lucht in rust afgesloten moet zijn, NO als ze in rust moet doorstromen.
• 5/2 monostabiel (ook met hulpsturing): de cilinder keert terug naar zijn rustpositie zodra de spoel spanningsloos wordt.
• 5/2 bistabiel: twee spoelen; de laatste stand blijft behouden zonder blijvend signaal, wat handig is bij pulssturing.
• 5/3 CC monostabiel (ook met hulpsturing): middenstand met alle poorten dicht, om een cilinder tussen twee eindposities stil te zetten.
• 5/3 OC monostabiel: in de middenstand worden beide cilinderkamers ontlucht, zodat de stang drukloos is.

Combineer met

Bekijk de passende ISO-cilinders voor dit debietbereik, en kies de spoel en stekker bij spoelen, stekkers en sensoren.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
