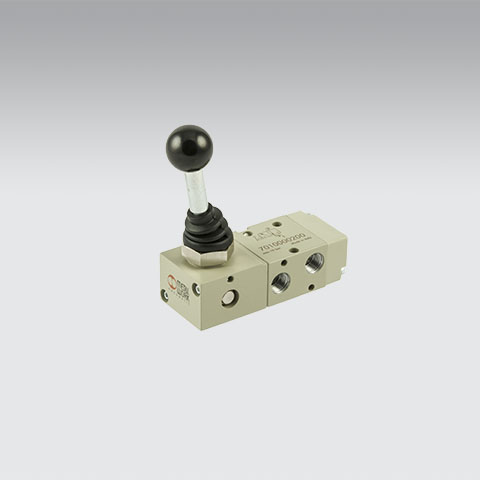

Het Ventiel Handmatig bediend – hendel 90° (Serie 70 1/2”) wordt bediend met een hendel die over een kwartslag draait. Met 1/2″-poorten in BSPP is het de grootste handbediende uitvoering van de Metal Work Serie 70, in zeven functies.
Toepassing
U plaatst dit ventiel waar een operator zelf een grote luchtstroom schakelt: een zware cilinder in een spanmal, een pers die met de hand bediend wordt, of het openen en afsluiten van een machinedeel. De stand van de hendel toont meteen in welke positie het ventiel staat.
Uitvoeringen en keuze
- 3/2 NC monostabiel: de hendel veert terug naar de rustpositie zodra u hem loslaat; de lucht stroomt alleen zolang u bedient.
- 3/2 bistabiel: de hendel blijft in de gekozen stand staan, zodat een leidingdeel open of dicht blijft zonder dat iemand de hendel vasthoudt.
- 5/2 monostabiel of bistabiel: voor dubbelwerkende cilinders. Monostabiel brengt de cilinder bij loslaten terug, bistabiel laat hem in de laatste positie.
- 5/3 CC monostabiel of bistabiel: in de middenstand worden alle poorten gesloten en blijft de cilinder staan waar hij is.
- 5/3 OC monostabiel: middenstand met ontluchte uitgangen, zodat de cilinderstang vrij te verplaatsen is.
Combineer met
Bekijk de andere uitvoeringen bij de handbediende ventielen en kies een passende cilinder bij de ISO-cilinders.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 5/3 CC monost | 7030001000 |
| 5/3 OC monost | 7030000900 |
| 5/3 CC bist | 7030000500 |
| 5/2 bist | 7030000400 |
| 5/2 monost | 7030000300 |
| 3/2 bist | 7030000200 |
| 3/2 NC monost | 7030000100 |
