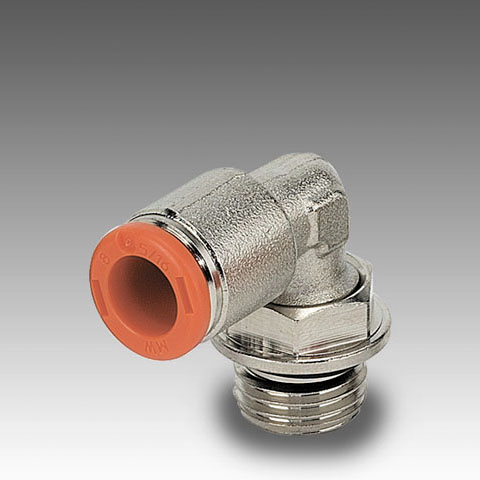

Push-in koppeling knie draaibaar (RL31)

De push-in koppeling knie draaibaar (RL31) is de haakse steekfitting met buitendraad en een lichaam dat na montage rond de draadas draait. Met 19 uitvoeringen is dit de breedste knie in deze reeks van Metal Work: van Ø 4 tot 14 mm, op M5 en 1/8″ tot 1/2″ BSPP.

Toepassing

U monteert deze knie op poorten van ventielen, cilinders, verdeelblokken en luchtverzorging, overal waar de slang haaks moet vertrekken. Eerst schroeft u de fitting vast, daarna richt u de knie zodat de slang zonder spanning of knik naar de volgende component loopt. Die vrijheid maakt het verschil bij een machine waar veel leidingen dicht bij elkaar liggen.

Uitvoeringen en keuze

• Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
• M5 voor miniventielen en sensoren; 1/8″ tot 1/2″ BSPP voor gangbare poorten.
• BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
• Ø 14 is de grootste slangmaat in deze knie, bedoeld voor toevoerleidingen met grotere doorlaat.
• Varianten: de RL31/C heeft conische draad, de RL34 is de lichtere kunststof uitvoering, de RL36 een hoge knie.

Combineer met

Kies slang bij PU-slang of PE-slang, naargelang de toepassing.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
