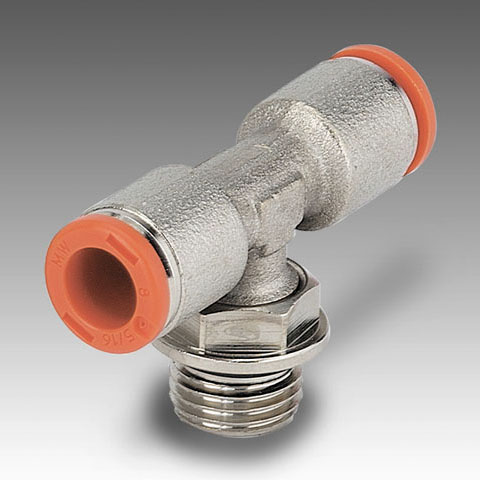

De Push-in koppeling T-inschroef draaibaar (RL32) is een messing T-stuk met inschroefdraad onderaan en twee push-in aansluitingen bovenaan, draaibaar rond de as. Het gamma dekt slang Ø4 tot Ø14 mm en draad M5 en 1/8″ tot 1/2″ BSPP.
Toepassing
U draait deze T rechtstreeks in een poort en neemt op dat punt zowel een doorgaande als een aftakkende slang af. Typisch voorbeeld: een ventielpoort die twee cilinders gelijktijdig voedt, of een voedingspunt waarvan u lucht doorgeeft naar een volgende component. Omdat het bovenstuk draait, legt u beide slangen na montage in de gewenste richting zonder de draad te verstellen. Zo bespaart u een afzonderlijke rechte koppeling plus een T-stuk, en dus ook een verbinding.
Uitvoeringen en keuze
- Inschroefdraad: buitendraad die in een poort met binnendraad gaat.
- BSPP: cilindrische draad die dicht met een afdichtring; M5 is de fijne metrische draad voor kleine poorten.
- Bereik: Ø4 tot Ø14 mm slang, van M5 tot 1/2″ draad.
- Voorbeeld: 2L32011 is de uitvoering voor Ø8 op 1/4″.
- Draaibaar: de slangen kunnen na montage nog worden uitgelijnd.
Combineer met
Kies bij de overige steekfittingen eventueel een T zonder draad, en bekijk de magneetventielen waarop u de T kunt monteren.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 10 mm / 3/8″ BSPP | 2L32014 |
| 10 mm / 1/4″ BSPP | 2L32013 |
| 8 mm / 3/8″ BSPP | 2L32012 |
| 8 mm / 1/4″ BSPP | 2L32011 |
| 8 mm / 1/8″ BSPP | 2L32010 |
| 6 mm / 1/4″ BSPP | 2L32009 |
| 6 mm / 1/8″ BSPP | 2L32008 |
| 6 mm / M5 | 2L32004 |
| 4 mm / 1/4″ BSPP | 2L32003 |
| 4 mm / 1/8″ BSPP | 2L32002 |
| 4 mm / M5 | 2L32001 |
| 14 mm / 1/2″ BSPP | 2032019 |
| 12 mm / 1/2″ BSPP | 2032018 |
| 12 mm / 3/8″ BSPP | 2032017 |
