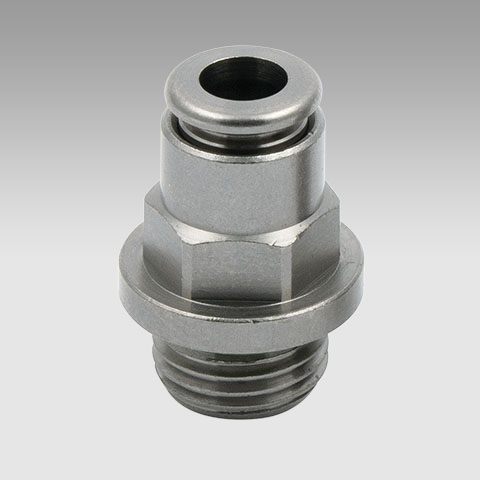

Push-in koppeling food rechte inschroef (R1 F-E)

De Push-in koppeling food rechte inschroef (R1 F-E) is de basisfitting van de food-reeks: een rechte steekaansluiting met cilindrische buitendraad. Met twaalf uitvoeringen dekt ze draad van M5 tot 1/2″ BSPP en slangen van Ø 4 tot 10 mm, met daarnaast ook een Ø 5-uitvoering. Het messing huis heeft een clean-lead-oppervlaktebehandeling en de dichtingen zijn van Viton®.

Toepassing

U monteert deze fitting rechtstreeks in de poort van een cilinder, ventiel, luchtverzorgingsunit of verdeelblok. De slang steekt u erin tot tegen de aanslag; een klemring houdt ze vast en een O-ring dicht af. Op machines in voedingsomgevingen, waar onderdelen geregeld gereinigd worden, kiest u deze uitvoering om in de hele installatie dezelfde materialen te gebruiken.

Uitvoeringen en keuze

• M5: metrische fijne draad voor miniatuurventielen en kleine cilinders.
• BSPP 1/8″ tot 1/2″: cilindrische draad die afdicht met een ring tegen het vlak van de poort.
• Ø 5 naast de gangbare Ø 4, 6, 8 en 10 mm: controleer de buitendiameter van uw slang, want 5 en 6 mm worden in de praktijk makkelijk verward.
• Clean-lead messing: minder lood aan het oppervlak dankzij de behandeling.
• Viton®: FKM-dichting, beter bestand tegen hogere temperaturen en veel chemicaliën dan NBR.

Combineer met

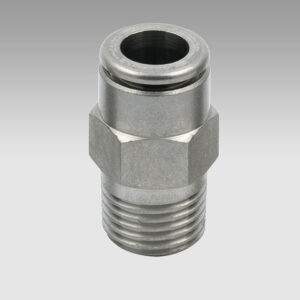

Voor conische poorten bestaat de R1C, bij de overige steekfittingen. De slang zelf vindt u bij de PU-slang.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
