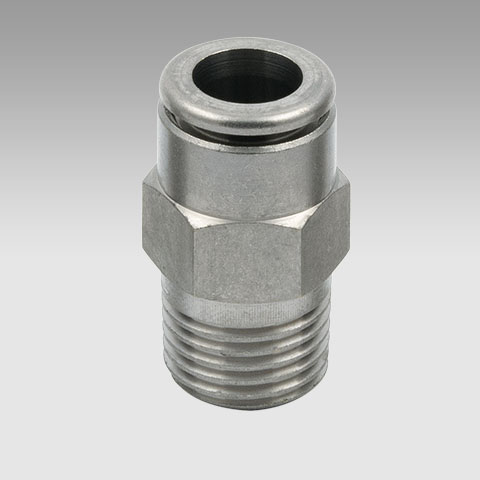

Push-in koppeling food rechte inschroef conisch (R1C F-E)

De Push-in koppeling food rechte inschroef conisch (R1C F-E) schroeft u recht in een poort met conische draad, waarna u de slang er rechtstreeks insteekt. De reeks omvat acht uitvoeringen voor slangen van Ø 4 tot 10 mm en draad van 1/8″ tot 3/8″ BSPT. Het lichaam is van messing met clean-lead-oppervlaktebehandeling, de dichting van Viton®.

Toepassing

Rechte inschroeffittingen zijn de standaardaansluiting op cilinders, ventielen en verdeelblokken wanneer er voor de slang genoeg ruimte is. Met de conische uitvoering werkt u op poorten die voor draaddichting bedoeld zijn. Een rechte fitting heeft het voordeel dat de luchtstroom geen extra richtingsverandering maakt en dat de slang in lijn met de poort vertrekt. In machines voor voedingsmiddelenproductie houdt u met de food-reeks bovendien één materiaalkeuze over de hele installatie.

Uitvoeringen en keuze

• BSPT: conische draad die dichtmaakt doordat hij zich in de poort klemt; gebruik hiervoor geen afdichtring.
• Draad 1/8″, 1/4″ of 3/8″: volg de maat van de poort.
• Ø: de buitendiameter van uw slang, van 4 tot 10 mm.
• Clean-lead: het messing kreeg een oppervlaktebehandeling die het lood aan de buitenkant verlaagt.
• Viton®: FKM-dichting met meer weerstand tegen warmte en chemicaliën dan een NBR-dichting.

Combineer met

Is de poort cilindrisch, neem dan de R1 uit de steekfittingen. Het verschil tussen beide draadtypes staat uitgelegd in de gids over BSPP- en NPT-schroefdraden.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
