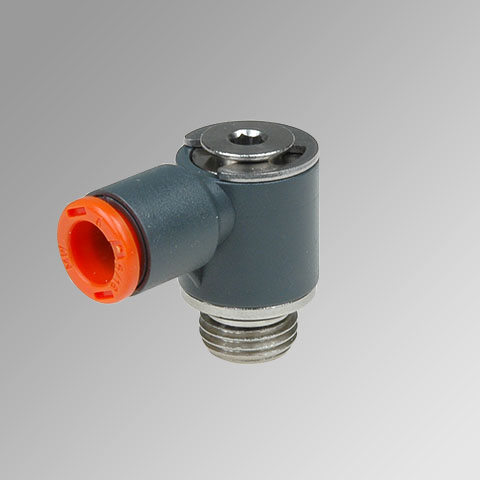

De push-in koppeling enkele knie banjo kunststof (RL20) combineert een banjoaansluiting met een haakse slanguitgang in een kunststof huis. De Metal Work-reeks loopt van Ø 4 tot 10 mm, voor M5 en 1/8″ en 1/4″ BSPP.
Toepassing
U kiest deze banjo als een gewone knie te veel bouwhoogte vraagt of als de slang onder een bepaalde hoek moet vertrekken. De holle bout zit plat in de poort, de ring draait er omheen. Daardoor monteert u ze ook op poorten die vlak naast elkaar liggen, zoals op een ventielblok of een kleine cilinder.
Uitvoeringen en keuze
- Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
- M5 voor de kleinste poorten, 1/8″ en 1/4″ BSPP voor gangbare ventiel- en cilinderpoorten.
- BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
- Technopolymeer / RVS / NBR: een licht kunststof huis met roestvaststalen klemtanden en een NBR-afdichting. Handig waar gewicht en compacte bouw meetellen, zoals op bewegende machinedelen.
- Messing of kunststof: dezelfde functie in messing en tot Ø 12 vindt u in de knie banjo RL15.
- 7 uitvoeringen in combinaties van slangmaat en draad.
Combineer met
Combineer met PU-slang en bekijk andere banjovormen bij de steekfittingen.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 10 mm / 1/4″ BSPP | 2020009 |
| 8 mm / 1/4″ BSPP | 2020008 |
| 6 mm / 1/4″ BSPP | 2020007 |
| 8 mm / 1/8″ BSPP | 2020006 |
| 6 mm / 1/8″ BSPP | 2020005 |
| 4 mm / 1/8″ BSPP | 2020002 |
| 4 mm / M5 | 2020001 |
