Push-in koppeling schotdoorvoer (RL10)

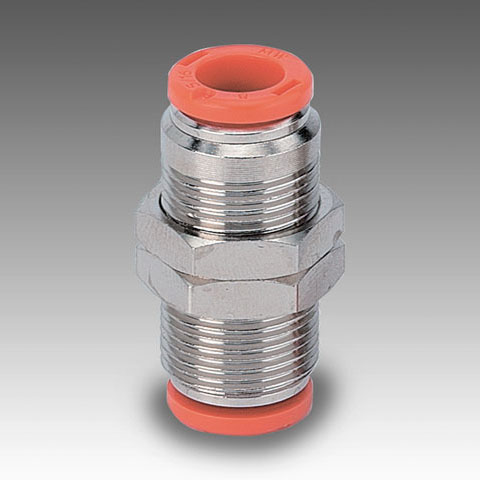

De push-in koppeling schotdoorvoer (RL10) brengt een slang door een paneel, wand of kastdeur en zet ze daar vast. Het messing lichaam heeft aan beide zijden een push-in aansluiting en een moer om het op het paneel te klemmen. Metal Work levert 14 uitvoeringen, van Ø 4 tot 14 mm.

Toepassing

U gebruikt een schotdoorvoer waar perslucht een besturingskast, een machineafscherming of een frontpaneel in of uit moet. De slang hangt dan niet los door een gat, maar wordt aan beide kanten netjes aangesloten. Dat beschermt de slang tegen schuren aan de rand en maakt het eenvoudig om binnen- en buitenleiding apart te vervangen.

Uitvoeringen en keuze

• Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
• Gelijke maat: dezelfde Ø aan beide zijden, van 4 tot 14 mm.
• Verloopuitvoeringen: 6-4, 8-4, 8-6, 10-6, 10-8, 12-6, 12-8 en 12-10. Daarmee gaat u bij de doorvoer meteen over naar een andere slangmaat.
• Messing / RVS / NBR: een messing huis, klemtanden van roestvast staal die de slang vasthouden en een NBR-afdichting rond de slang. Messing is stevig en goed bestand tegen mechanische belasting.
• Houd bij het boren van het paneel rekening met de draad van het lichaam en de dikte van de wand.

Combineer met

Kies de slang bij persluchtslangen en vind andere verbinders bij de steekfittingen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
