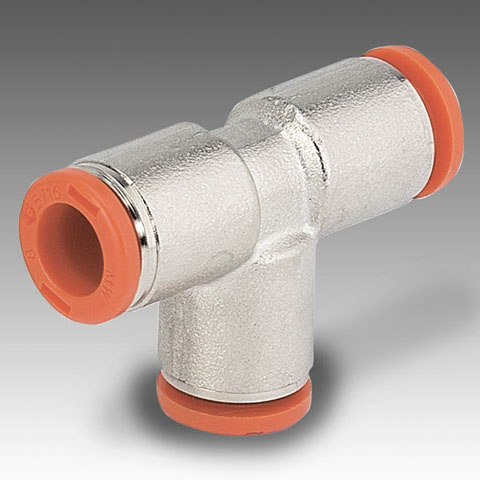

De Push-in koppeling T-koppeling (RL5) is een messing T-stuk met drie push-in aansluitingen van dezelfde slangmaat. Het bereik loopt van Ø3 tot Ø14 mm: 3, 4, 5, 6, 8, 10, 12 en 14 mm.
Toepassing
U gebruikt deze T om een bestaande leiding te splitsen: de doorgaande slang loopt verder en de derde uitgang voedt een bijkomende verbruiker. Dat kan een drukschakelaar zijn, een blaasmond of een parallel geschakelde cilinder. Door het messing lichaam is de T stevig en vormvast, ook als hij tegen het frame wordt vastgezet. Het ruime maatbereik, van de kleine Ø3 voor miniatuurtoepassingen tot Ø14 voor voedingsleidingen, maakt dat u met één type door de hele machine werkt. Snijd de slang haaks af voor u ze insteekt; een schuine of geplette snede dicht minder goed af in de O-ring.
Uitvoeringen en keuze
- Slang-slang-slang: drie aansluitingen met dezelfde buitendiameter.
- Ø3 en Ø4: voor miniatuurventielen en kleine cilinders.
- Ø6 tot Ø14: voor sturings- en voedingsleidingen.
- Voorbeeld: 2L05003 is de Ø6-uitvoering.
- Lichter alternatief: de RL22 is dezelfde T-vorm in technopolymeer.
Combineer met
Combineer met andere steekfittingen en met PU-slang in de gekozen diameter.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 10 mm | 2L05005 |
| 8 mm | 2L05004 |
| 6 mm | 2L05003 |
| 4 mm | 2L05001 |
| 3 mm | 2005A02 |
| 14 mm | 2005007 |
| 12 mm | 2005006 |
| 5 mm | 2005002 |
