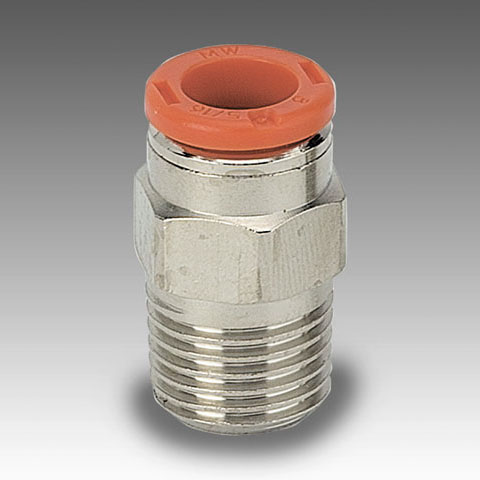

De push-in koppeling rechte inschroef conisch (RL1/C) is een rechte messing steekfitting met conische buitendraad. Metal Work levert 10 uitvoeringen voor slangen van Ø 4 tot 12 mm, op 1/8″ tot 1/2″ BSPT.
Toepassing
U schroeft deze fitting in een poort die conisch getapt is, of in een onderdeel zonder vlak aanlegvlak voor een afdichtring. De slang vertrekt dan recht uit de poort. Dat is de kortste verbinding tussen component en leiding, geschikt waar er recht boven de poort genoeg ruimte is voor de slang.
Uitvoeringen en keuze
- Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
- BSPT: conische draad die op de draad zelf afdicht, meestal met een draadafdichtmiddel. Gebruik ze niet in een cilindrische BSPP-poort.
- Messing / RVS / NBR: een messing huis, klemtanden van roestvast staal die de slang vasthouden en een NBR-afdichting rond de slang. Messing is stevig en goed bestand tegen mechanische belasting.
- Cilindrisch alternatief: voor BSPP-poorten is de rechte inschroef RL1 bedoeld.
- 10 uitvoeringen, combinaties van slangmaat en draadmaat. Moet de slang haaks vertrekken, kijk dan naar de knie RL31/C.
Combineer met
Het verschil tussen BSPT en BSPP leest u in onze gids over schroefdraden; slang vindt u bij PU-slang.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 10 mm / 3/8″ BSPT | 2L01C14 |
| 10 mm / 1/4″ BSPT | 2L01C13 |
| 8 mm / 3/8″ BSPT | 2L01C11 |
| 8 mm / 1/4″ BSPT | 2L01C10 |
| 8 mm / 1/8″ BSPT | 2L01C09 |
| 6 mm / 1/4″ BSPT | 2L01C08 |
| 6 mm / 1/8″ BSPT | 2L01C07 |
| 4 mm / 1/8″ BSPT | 2L01C02 |
| 12 mm / 1/2″ BSPT | 2001C16 |
| 12 mm / 3/8″ BSPT | 2001C15 |
