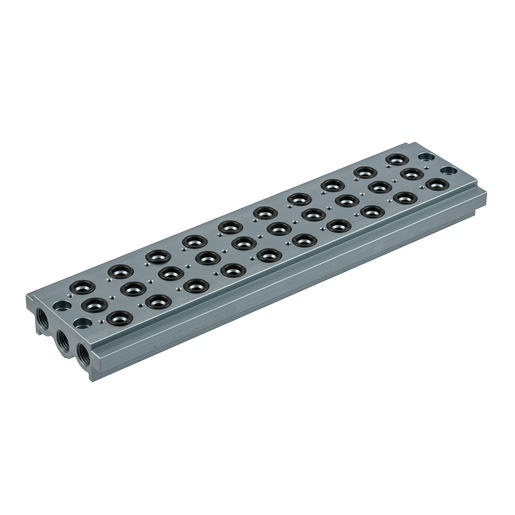

Basisplaat (Serie 70 1/4”)

De Basisplaat (Serie 70 1/4”) is een vaste verzamellijst (manifold) voor 2 tot en met 10 ventielen van de Metal Work Serie 70 met 1/4″-aansluiting. Alle posities delen één gemeenschappelijke voeding en ontluchting.

Toepassing

Een verzamellijst vervangt een reeks losse ventielen die elk een eigen voedingsslang en geluiddemper nodig hebben. U voedt de basisplaat op één punt, en elk gemonteerd ventiel neemt zijn lucht uit het gemeenschappelijke kanaal; de ontluchting loopt eveneens centraal. Dat beperkt het aantal slangen en koppelingen in de kast, maakt de opbouw overzichtelijker en vereenvoudigt het zoeken naar lekken. De vaste uitvoering, met een doorlopend blok, is geschikt wanneer het aantal ventielen bij het ontwerp vastligt.

Uitvoeringen en keuze

• 2 tot 10 posities: kies het aantal op basis van het aantal ventielen, met eventueel een reservepositie.
• Codes: 0224000201 is de basisplaat voor 2 posities, 0224001001 die voor 10 posities.
• Lege positie: sluit een ongebruikte plaats af met een blindplaat uit het toebehoren.
• Vast of modulair: verwacht u uitbreidingen of zones met verschillende druk, dan biedt de modulaire basisplaat meer vrijheid.

Combineer met

Bekijk de overige ventieleilanden en de magneetventielen die op deze basisplaat passen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
