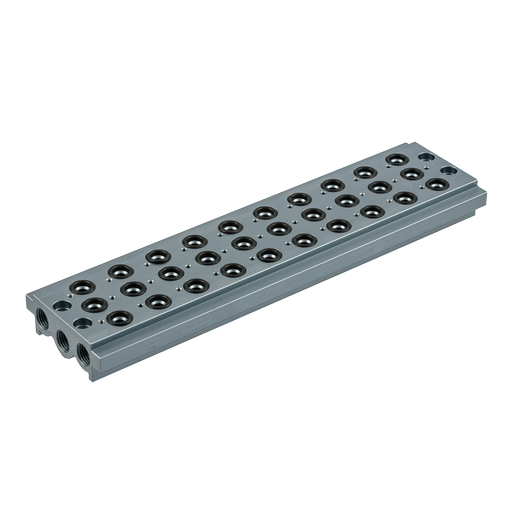

Basisplaat (Serie 70 1/8”)

De Basisplaat (Serie 70 1/8”) is een vaste verzamellijst voor 2 tot en met 10 ventielen van de Metal Work Serie 70 in 1/8″. De ventielen delen een gemeenschappelijk voedingskanaal en een gemeenschappelijke ontluchting.

Toepassing

Deze compacte basisplaat brengt kleinere ventielen samen op één blok. Dat is interessant in machines met veel lichte functies, zoals kleine cilinders, grijpers of blaasfuncties, waar losse ventielen elk een eigen slang en demper zouden vragen. Door de centrale voeding en ontluchting telt de installatie minder verbindingen, wat montage, bekabeling en onderhoud overzichtelijker maakt. Het eiland komt in één geheel in de kast of op het frame, met de uitgangen netjes naast elkaar, wat het aansluiten van de slangen naar de verbruikers eenvoudig houdt.

Uitvoeringen en keuze

• Aantal posities: van 2 tot 10; houd rekening met eventuele latere functies.
• Codes: 0223000201 voor 2 posities tot 0223001001 voor 10 posities.
• 1/8″ of 1/4″: de maat volgt het ventiel; voor grotere ventielen is er de 1/4″-basisplaat.
• Afwerking: blindplaat, dichtplug voor 3/2-functie en DIN-railadapter zitten in het afzonderlijke toebehoren voor 1/8″.

Combineer met

Combineer met de andere ventieleilanden en met de spoelen, stekkers en sensoren voor de aansturing van de ventielen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
