Draadnippel slangpilaar (A19)

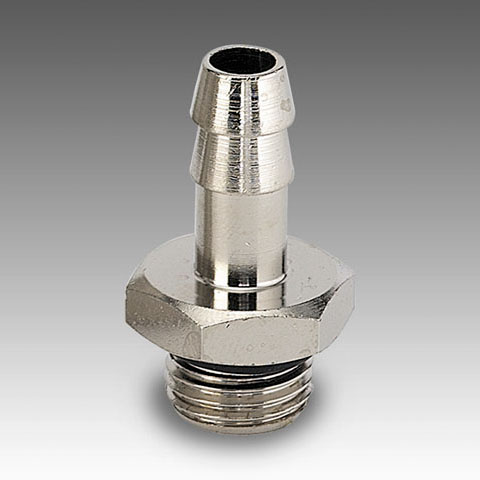

De Draadnippel slangpilaar (A19) is een messing slangtule met buitendraad, waarop u een slang schuift en met een slangklem vastzet. Metal Work levert de pilaar in Ø7, 8, 9, 12 en 17 mm, gecombineerd met een BSPP-draad van 1/8″ tot 1/2″, in 11 combinaties uit messing OT58.

Toepassing

Een slangpilaar gebruikt u voor slangen die niet in een steekkoppeling passen, zoals rubberen of versterkte slangen met een grotere wanddikte, of voor toepassingen waar een geklemde verbinding gewenst is. Denk aan de aansluiting van een luchtketel, een haspel, een afblaaspunt of een aftapleiding. De geribbelde pilaar houdt de slang vast, de klem zorgt voor de dichting rond de slangwand.

Uitvoeringen en keuze

• Pilaardiameter Ø: hier gaat het om de diameter van de tule zelf; kies die passend bij de binnendiameter van de slang, zodat die strak over de ribbels schuift.
• Draad: 1/8″ tot 1/2″ BSPP, cilindrische draad die afdicht met een ring of afdichtmiddel op de kraag.
• Voorbeeld: code 2119009 combineert een pilaar Ø12 mm met 1/2″ draad.
• Gebruik een slangklem die past bij de buitendiameter van de slang; een te grote klem trekt niet gelijkmatig aan.

Combineer met

Kies de bijpassende slang bij de persluchtslangen en vul de leiding aan met andere draadnippels.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
