Draadnippel T zij opschroef nippel (A18)

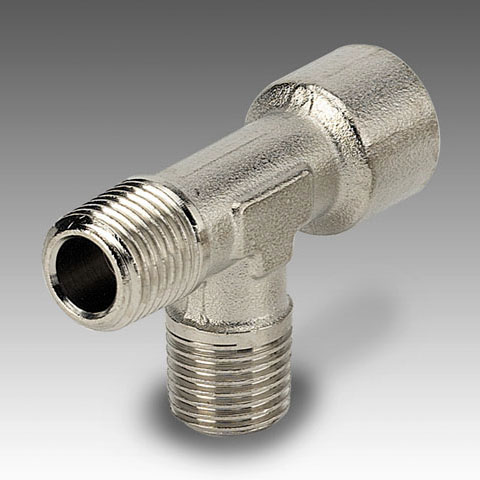

De Draadnippel T zij opschroef nippel (A18) is een messing T-stuk van Metal Work waarbij de aftakking aan de zijkant zit. Het onderdeel heeft conische draad en bestaat in 2x 1/4″, 2x 3/8″ en 2x 1/2″ BSPT, gemaakt uit messing OT58.

Toepassing

Bij een T met zij-aansluiting loopt de hoofdleiding rechtdoor terwijl de aftakking haaks naar opzij vertrekt. Dat is praktisch wanneer u in een bestaande lijn een extra verbruiker, een manometer of een aftappunt wilt bijplaatsen zonder de richting van de hoofdleiding te veranderen. Door de opschroefnippel komt het stuk direct op een bestaande draad, zodat er geen extra tussenstuk nodig is en de opbouw beperkt blijft in lengte.

Uitvoeringen en keuze

• BSPT: conische Britse pijpdraad; de verbinding dicht op de draad zelf, met tape of vloeibaar afdichtmiddel.
• Maten: 2x 1/4″ (code 2118001), 2x 3/8″ en 2x 1/2″; kies de maat van de leiding of poort waarop u monteert.
• Zij-aftakking: de derde aansluiting staat dwars op de doorgaande as; let op voldoende ruimte voor een koppeling aan die kant.
• Werkt u liever met cilindrische draad en een afdichtring, kijk dan naar de T zij inschroef sok (A13) in BSPP.

Combineer met

Op de zij-aftakking past een koppeling uit de steekfittingen; overige T-, knie- en kruisvormen staan bij de draadnippels.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
