Draadnippel verloopring recht (A4/Z)

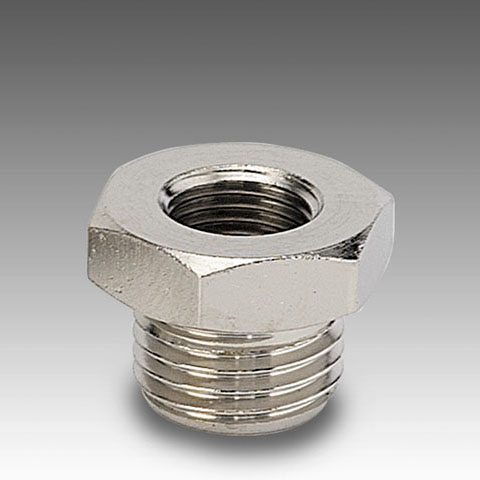

De Draadnippel verloopring recht (A4/Z) is een cilindrische verloopring in messing OT58: een buitendraad die in een grotere poort schroeft, met binnenin een kleinere binnendraad. Metal Work levert hem van 1/2″ naar 3/8″ of 1/4″, van 3/8″ naar 1/4″ of 1/8″, van 1/4″ naar 1/8″ BSPP, en van 1/8″ BSPP naar M5.

Toepassing

Een verloopring is de kortste manier om een poort te verkleinen. Heeft een filter, regelaar of ventiel een grotere aansluiting dan het onderdeel dat u erin wilt plaatsen, dan schroeft u de ring in de poort en monteert u daarin de kleinere maat. Omdat de ring grotendeels in de poort verdwijnt, bouwt hij nauwelijks uit. Dat is handig op plaatsen met weinig ruimte naast de component of tussen twee naburige poorten.

Uitvoeringen en keuze

• Recht (BSPP): cilindrische draad die afdicht met een ring of afdichtmiddel op de kraag, niet op de draad zelf.
• Naar M5: code 2151000 verkleint 1/8″ BSPP tot M5, voor miniatuurventielen, kleine cilinders en sensoren.
• Volgorde van kiezen: eerst de maat van de poort (de buitendraad van de ring), daarna de gewenste binnendraad.
• Heeft de poort een conische draad, kijk dan naar de conische verloopring A4 met BSPT-buitendraad.

Combineer met

Plaats in de verkleinde poort een koppeling uit de steekfittingen, of bekijk de overige draadnippels voor andere maatovergangen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
