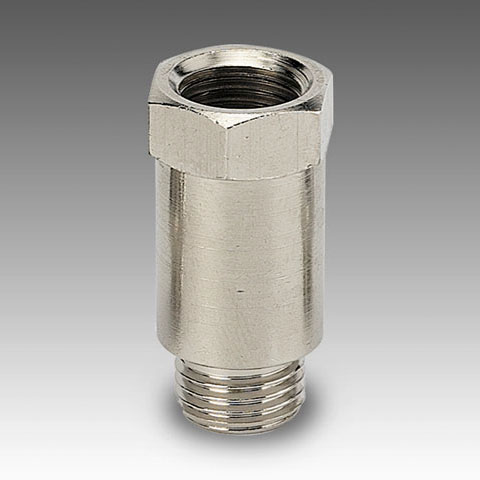

Draadnippel verlengnippel (A25)

De Draadnippel verlengnippel (A25) brengt een draadaansluiting verder naar buiten, zodat een koppeling of slang vrijkomt van een behuizing, flens of naastliggende component. Metal Work maakt deze nippel uit messing OT58 in 1/8″ met lengtes van 22, 42 en 51 mm, en in 1/4″ met lengtes van 35 en 51 mm.

Toepassing

Op een machineframe of in een kast zit een poort soms diep verzonken of vlak naast een ander onderdeel. Een koppeling past er dan niet op, of de slang knikt meteen bij het vertrek. Met de verlengnippel schuift u het aansluitpunt naar voren, zodat de koppeling gemonteerd kan worden en de slang een ruime bocht krijgt. Ook bij een geluiddemper of manometer die door een plaat moet steken, komt de extra lengte van pas.

Uitvoeringen en keuze

• 1/8″: drie lengtes (22, 42 en 51 mm) voor kleine ventielen en compacte opbouw.
• 1/4″: twee lengtes (35 en 51 mm); code 2150006 is de 1/4″-uitvoering van 35 mm.
• Lengte L: meet vanaf het vlak van de poort tot het punt waar de koppeling vrij moet komen, en kies de eerstvolgende lengte.
• Neem niet meer lengte dan nodig: een korte opbouw is stijver en minder gevoelig voor trillingen.

Combineer met

Zet op het uiteinde een koppeling uit de steekfittingen en kies er de passende PU-slang bij.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
