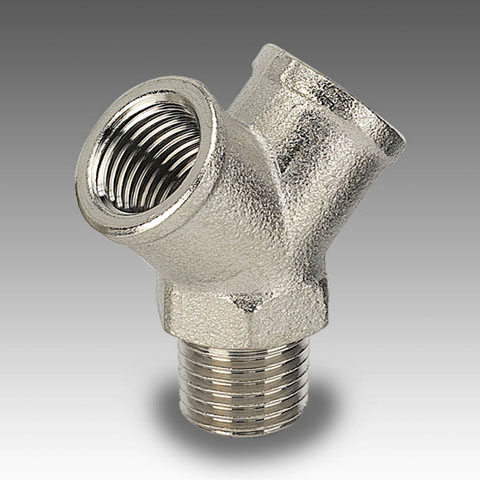

Draadnippel Y stuk inschroef (A24)

De Draadnippel Y stuk inschroef (A24) is een messing Y-verdeler van Metal Work die met zijn inschroefdraad in een poort komt en de lucht over twee aftakkingen verdeelt. Door de Y-vorm lopen beide uitgangen schuin uiteen, zodat twee aansluitingen dicht bij elkaar passen. Verkrijgbaar in 2x 1/8″, 2x 1/4″, 2x 3/8″ en 2x 1/2″ BSPP, uit messing OT58.

Toepassing

Moet één uitgang van een ventiel, regelaar of verdeler twee verbruikers voeden, dan schroeft u het Y-stuk rechtstreeks in die poort. Denk aan twee blaasmondstukken op één afname, of twee cilinders die tegelijk dezelfde stuurlucht krijgen. Een aparte verdeler en het bijbehorende leidingwerk vallen zo weg, en de aftakking zit precies waar de lucht vertrekt.

Uitvoeringen en keuze

• Maat: 2x 1/4″ (code 2124002) staat voor twee aftakkingen van 1/4″; kies de maat die past bij de poort waarin u schroeft.
• BSPP: cilindrische draad, afdichting met een ring of afdichtmiddel op de kraag.
• Inschroef: het stuk wordt met zijn draad in de component gezet, zonder extra nippel ertussen.
• Voor een Y-verdeling met drie losse draadaansluitingen is er het Y-stuk opschroef (A23).
• Houd rekening met de ruimte rond de poort: elk been krijgt een eigen koppeling.

Combineer met

Op de twee benen passen koppelingen uit de steekfittingen; andere vormen vindt u bij de draadnippels.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
