Draadnippel verloopring conisch (A4)

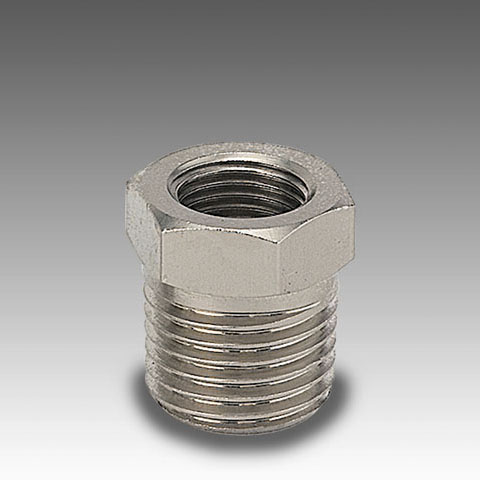

De Draadnippel verloopring conisch (A4) van Metal Work is een messing verloopring met conische BSPT-buitendraad, die in een grotere poort schroeft en binnenin een kleinere BSPP-binnendraad biedt. De reeks gaat van 1/4″ naar 1/8″ tot 3/4″ naar 1/2″, in zes combinaties uit messing OT58.

Toepassing

U gebruikt deze ring om een conische poort te verkleinen naar een maat die past bij uw koppeling, geluiddemper of meetinstrument. De conische buitendraad dicht in de poort op de draad zelf, terwijl de cilindrische binnendraad een onderdeel met afdichtring op de kraag opneemt. Omdat de ring grotendeels in de poort verzinkt, voegt hij weinig lengte toe, wat de opbouw compact houdt bij krappe montage.

Uitvoeringen en keuze

• BSPT buiten: conische draad die in de poort op de flanken afdicht, met tape of vloeibaar afdichtmiddel.
• BSPP binnen: cilindrische draad voor het ingeschroefde onderdeel, dat afdicht op de kraag.
• Combinaties: 1/4″→1/8″, 3/8″→1/8″, 3/8″→1/4″ (code 2104003), 1/2″→1/4″, 1/2″→3/8″ en 3/4″→1/2″.
• Grootste maat: met de 3/4″-uitvoering verkleint u ook grotere poorten in het leidingnet.
• Is de poort cilindrisch, kies dan de verloopring recht (A4/Z) in BSPP.

Combineer met

Zet in de verkleinde poort een koppeling uit de steekfittingen of bekijk de andere draadnippels.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
