Draadnippel knie (A15)

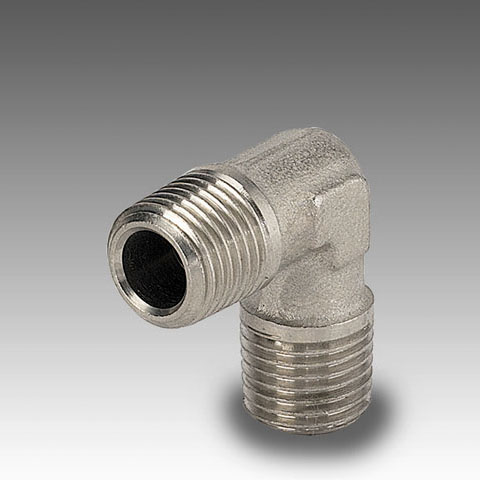

De Draadnippel knie (A15) is een messing knie van 90° van Metal Work, waarmee u een leiding of aansluiting haaks laat afbuigen. Beide aansluitingen hebben conische draad; de reeks loopt van 2x 1/8″ tot 2x 1/2″ BSPT, gemaakt uit messing OT58.

Toepassing

Een knie gebruikt u wanneer de ruimte voor een rechte aansluiting ontbreekt: een poort die naar een wand of frame wijst, een component dicht tegen een kastwand, of een leiding die een hoek om moet. Door de bocht in het draadstuk zelf te maken, hoeft de slang niet scherp te buigen. Dat voorkomt knikken en vermindert de mechanische belasting op de koppeling.

Uitvoeringen en keuze

• 90°: de twee aansluitingen staan haaks op elkaar.
• BSPT: conische draad die dicht op de flanken; gebruik tape of vloeibaar afdichtmiddel.
• Maten: van 2x 1/8″ tot 2x 1/2″; code 2115002 is de uitvoering 2x 1/4″.
• Uitlijnen: bij conische draad bepaalt het aantrekken de eindstand van de bocht; plan de richting vooraf.
• Zoekt u een knie met binnendraden, kijk dan naar de knie sok (A9); voor buiten- en binnendraad in BSPP is er de knie inschroef sok (A10).

Combineer met

Op de knie past een koppeling uit de steekfittingen; andere vormen staan bij de draadnippels.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
