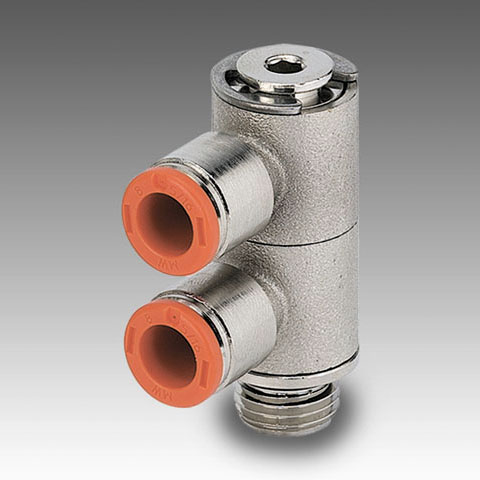

Push-in koppeling dubbele banjo (RL50)

De push-in koppeling dubbele banjo (RL50) voert lucht vanuit één schroefpoort naar twee slangen, via een ring die rond een holle bout draait. De Metal Work-reeks dekt slangen van Ø 6, 8 en 10 mm op 1/8″ of 1/4″ BSPP.

Toepassing

U kiest de RL50 wanneer een poort in een krappe hoek zit en u er toch twee leidingen op nodig hebt. Typisch zijn een ventielpoort die twee cilinders parallel voedt, of een aftakking voor een blaaspistool naast een verbruiker. De banjo bouwt laag, dus de slangen liggen dicht tegen het oppervlak en blijven buiten het bereik van bewegende delen.

Uitvoeringen en keuze

• Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
• BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
• 5 uitvoeringen in de kleinere draadmaten 1/8″ en 1/4″. Voor grotere slangen of draden tot 1/2″ is er de dubbele banjo RL56.
• Messing / RVS / NBR: een messing huis, klemtanden van roestvast staal die de slang vasthouden en een NBR-afdichting rond de slang. Messing is stevig en goed bestand tegen mechanische belasting.
• Zet de leiding drukloos vóór u een slang losmaakt: druk de ontgrendelring in en trek de slang er recht uit.

Combineer met

Combineer met PU-slang en kijk voor andere uitvoeringen bij de steekfittingen van Metal Work.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
