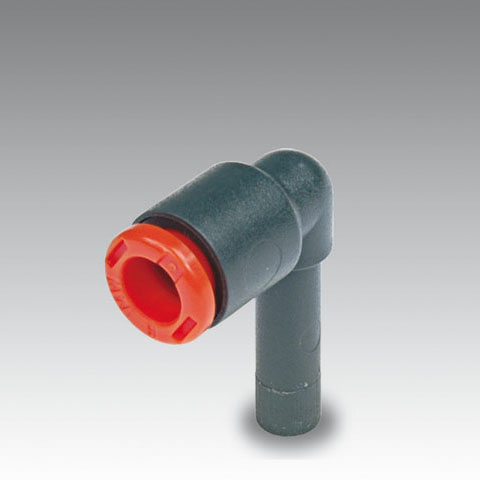

Push-in koppeling knie plug-in laag (RL46)

De Push-in koppeling knie plug-in laag (RL46) is een knie met insteekpen aan de ene zijde en een push-in aansluiting voor slang aan de andere. Door de lage bouwvorm blijft de slang dicht bij de fitting waarin u hem steekt. Er zijn uitvoeringen voor slang Ø4, 6, 8 en 10 mm, in technopolymeer.

Toepassing

Deze knie lost een plaatsprobleem op: waar een slang recht uit een poort zou komen en meteen moet omdraaien, zorgt de lage plug-in knie voor een nette hoek van 90° zonder dat er veel hoogte bijkomt. Denk aan een ventiel in een kast met weinig diepte of een cilinder vlak tegen een frame. U steekt de pen in een bestaande push-in poort, bijvoorbeeld van een rechte opschroefkoppeling, en sluit de slang aan op de knie. Losnemen gebeurt door de ontgrendelring in te drukken.

Uitvoeringen en keuze

• Lage bouwvorm: de slangaansluiting ligt dichter bij de pen dan bij de hoge variant RL47.
• Bereik: Ø4, 6, 8 en 10 mm; de RL46 gaat dus één maat verder dan de hoge knie.
• Voorbeeld: 2L46002 is de Ø6-uitvoering.
• Plug-in: de pen neemt de plaats in van een kort slangstuk, zodat er geen extra koppeling tussen zit.

Combineer met

Kijk ook bij de overige steekfittingen voor de fitting waarop u de pen steekt, en kies passende PE-slang of PU-slang in dezelfde buitendiameter.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).

Metal Work-artikelcodes

Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
