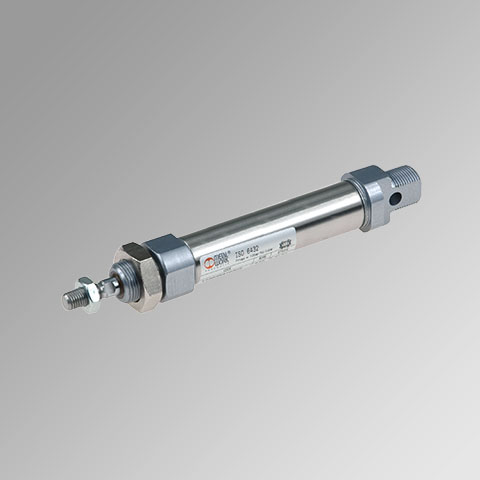

De dubbelwerkende rondcilinder ISO 6432 van Metal Work schuift met perslucht zowel uit als in en heeft een mantel van roestvast staal. Hij volgt de ISO 6432-norm en is leverbaar in boringen van Ø8 tot 25 mm, met een slag van 10 tot 500 mm en met verschillende dempingsuitvoeringen.
Toepassing
Kleine rondcilinders volgens ISO 6432 zitten in grijpers, doseerunits, verpakkingsmachines, positioneringen en tal van andere lichte automatiseringstaken. In de dubbelwerkende versie krijgt de zuiger aan beide zijden lucht, zodat hij in beide richtingen kracht levert en de terugslag niet afhangt van een veer. Daardoor is ook een langere slag mogelijk dan bij de enkelwerkende uitvoering. Door de genormaliseerde maten vervangt u een bestaande ISO 6432-cilinder zonder de bevestiging te wijzigen.
Uitvoeringen en keuze
- Boring Ø8 tot 25 mm: de diameter van de zuiger; meer diameter geeft meer kracht.
- Slag 10 tot 500 mm: van korte klembewegingen tot langere verplaatsingen.
- DEM en DEMA: in de codering staan verschillende dempingsuitvoeringen; vergelijk met de code van de cilinder die u vervangt.
- Roestvast stalen mantel: een roestwerende buitenkant van de cilinder.
- Voorbeeld: 1130250500CP is Ø25 met slag 500.
Combineer met
Stuur de cilinder aan met een ventiel uit de magneetventielen; bevestigingen vindt u bij de cilindertoebehoren.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 25 mm / 500 mm / ISO 6432 CILINDER D 25 SLAG 500 DEMA | 1130250500CP |
| 25 mm / 450 mm / ISO 6432 CILINDER D 25 SLAG 450 DEMA | 1130250450CP |
| 25 mm / 400 mm / ISO 6432 CILINDER D 25 SLAG 400 DEMA | 1130250400CP |
| 25 mm / 350 mm / ISO 6432 CILINDER D 25 SLAG 350 DEMA | 1130250350CP |
| 25 mm / 320 mm / ISO 6432 CILINDER D 25 SLAG 320 DEMA | 1130250320CP |
| 25 mm / 300 mm / ISO 6432 CILINDER D 25 SLAG 300 DEMA | 1130250300CP |
| 25 mm / 250 mm / ISO 6432 CILINDER D 25 SLAG 250 DEMA | 1130250250CP |
| 25 mm / 200 mm / ISO 6432 CILINDER D 25 SLAG 200 DEMA | 1130250200CP |
| 25 mm / 160 mm / ISO 6432 CILINDER D 25 SLAG 160 DEMA | 1130250160CP |
| 25 mm / 150 mm / ISO 6432 CILINDER D 25 SLAG 150 DEMA | 1130250150CP |
| 25 mm / 125 mm / ISO 6432 CILINDER D 25 SLAG 125 DEMA | 1130250125CP |
| 25 mm / 100 mm / ISO 6432 CILINDER D 25 SLAG 100 DEMA | 1130250100CP |
| 25 mm / 80 mm / ISO 6432 CILINDER D 25 SLAG 80 DEMA | 1130250080CP |
| 25 mm / 50 mm / ISO 6432 CILINDER D 25 SLAG 50 DEMA | 1130250050CP |
| 25 mm / 25 mm / ISO 6432 CILINDER D 25 SLAG 25 DEMA | 1130250025CP |
| 20 mm / 320 mm / ISO 6432 CILINDER D 20 SLAG 320 DEMA | 1130200320CP |
| 20 mm / 300 mm / ISO 6432 CILINDER D 20 SLAG 300 DEMA | 1130200300CP |
| 20 mm / 250 mm / ISO 6432 CILINDER D 20 SLAG 250 DEMA | 1130200250CP |
| 20 mm / 200 mm / ISO 6432 CILINDER D 20 SLAG 200 DEMA | 1130200200CP |
| 20 mm / 160 mm / ISO 6432 CILINDER D 20 SLAG 160 DEMA | 1130200160CP |
| 20 mm / 125 mm / ISO 6432 CILINDER D 20 SLAG 125 DEMA | 1130200125CP |
| 20 mm / 100 mm / ISO 6432 CILINDER D 20 SLAG 100 DEMA | 1130200100CP |
| 20 mm / 80 mm / ISO 6432 CILINDER D 20 SLAG 80 DEMA | 1130200080CP |
| 20 mm / 50 mm / ISO 6432 CILINDER D 20 SLAG 50 DEMA | 1130200050CP |
| 20 mm / 25 mm / ISO 6432 CILINDER D 20 SLAG 25 DEMA | 1130200025CP |
| 16 mm / 200 mm / ISO 6432 CILINDER D 16 SLAG 200 DEMA | 1130160200CP |
| 16 mm / 160 mm / ISO 6432 CILINDER D 16 SLAG 160 DEMA | 1130160160CP |
| 16 mm / 100 mm / ISO 6432 CILINDER D 16 SLAG 100 DEMA | 1130160100CP |
| 16 mm / 80 mm / ISO 6432 CILINDER D 16 SLAG 80 DEMA | 1130160080CP |
| 16 mm / 50 mm / ISO 6432 CILINDER D 16 SLAG 50 DEMA | 1130160050CP |
| 16 mm / 25 mm / ISO 6432 CILINDER D 16 SLAG 25 DEMA | 1130160025CP |
| 16 mm / 10 mm / ISO 6432 CILINDER D 16 SLAG 10 DEMA | 1130160010CP |
| 25 mm / 350 mm / ISO 6432 CILINDER D 25 SLAG 350 DEM | 1120250350CP |
| 25 mm / 320 mm / ISO 6432 CILINDER D 25 SLAG 320 DEM | 1120250320CP |
| 25 mm / 300 mm / ISO 6432 CILINDER D 25 SLAG 300 DEM | 1120250300CP |
| 25 mm / 250 mm / ISO 6432 CILINDER D 25 SLAG 250 DEM | 1120250250CP |
| 25 mm / 200 mm / ISO 6432 CILINDER D 25 SLAG 200 DEM | 1120250200CP |
| 25 mm / 160 mm / ISO 6432 CILINDER D 25 SLAG 160 DEM | 1120250160CP |
| 25 mm / 125 mm / ISO 6432 CILINDER D 25 SLAG 125 DEM | 1120250125CP |
| 25 mm / 100 mm / ISO 6432 CILINDER D 25 SLAG 100 DEM | 1120250100CP |
| 25 mm / 80 mm / ISO 6432 CILINDER D 25 SLAG 80 DEM | 1120250080CP |
| 25 mm / 50 mm / ISO 6432 CILINDER D 25 SLAG 50 DEM | 1120250050CP |
| 25 mm / 25 mm / ISO 6432 CILINDER D 25 SLAG 25 DEM | 1120250025CP |
| 25 mm / 10 mm / ISO 6432 CILINDER D 25 SLAG 10 DEM | 1120250010CP |
| 20 mm / 350 mm / ISO 6432 CILINDER D 20 SLAG 350 DEM | 1120200350CP |
| 20 mm / 320 mm / ISO 6432 CILINDER D 20 SLAG 320 DEM | 1120200320CP |
| 20 mm / 300 mm / ISO 6432 CILINDER D 20 SLAG 300 DEM | 1120200300CP |
| 20 mm / 250 mm / ISO 6432 CILINDER D 20 SLAG 250 DEM | 1120200250CP |
| 20 mm / 200 mm / ISO 6432 CILINDER D 20 SLAG 200 DEM | 1120200200CP |
| 20 mm / 160 mm / ISO 6432 CILINDER D 20 SLAG 160 DEM | 1120200160CP |
| 20 mm / 125 mm / ISO 6432 CILINDER D 20 SLAG 125 DEM | 1120200125CP |
| 20 mm / 100 mm / ISO 6432 CILINDER D 20 SLAG 100 DEM | 1120200100CP |
| 20 mm / 80 mm / ISO 6432 CILINDER D 20 SLAG 80 DEM | 1120200080CP |
| 20 mm / 50 mm / ISO 6432 CILINDER D 20 SLAG 50 DEM | 1120200050CP |
| 20 mm / 25 mm / ISO 6432 CILINDER D 20 SLAG 25 DEM | 1120200025CP |
| 20 mm / 10 mm / ISO 6432 CILINDER D 20 SLAG 10 DEM | 1120200010CP |
| 16 mm / 160 mm / ISO 6432 CILINDER D 16 SLAG 160 DEM | 1120160160CP |
| 16 mm / 125 mm / ISO 6432 CILINDER D 16 SLAG 125 DEM | 1120160125CP |
| 16 mm / 100 mm / ISO 6432 CILINDER D 16 SLAG 100 DEM | 1120160100CP |
| 16 mm / 80 mm / ISO 6432 CILINDER D 16 SLAG 80 DEM | 1120160080CP |
| 16 mm / 50 mm / ISO 6432 CILINDER D 16 SLAG 50 DEM | 1120160050CP |
| 16 mm / 25 mm / ISO 6432 CILINDER D 16 SLAG 25 DEM | 1120160025CP |
| 16 mm / 10 mm / ISO 6432 CILINDER D 16 SLAG 10 DEM | 1120160010CP |
| 12 mm / 100 mm / ISO 6432 CILINDER D 12 SLAG 100 DEM | 1120120100XP |
| 12 mm / 80 mm / ISO 6432 CILINDER D 12 SLAG 80 DEM | 1120120080XP |
| 12 mm / 50 mm / ISO 6432 CILINDER D 12 SLAG 50 DEM | 1120120050XP |
| 12 mm / 25 mm / ISO 6432 CILINDER D 12 SLAG 25 DEM | 1120120025XP |
| 12 mm / 10 mm / ISO 6432 CILINDER D 12 SLAG 10 DEM | 1120120010XP |
| 10 mm / 100 mm / ISO 6432 CILINDER D 10 SLAG 100 DEM | 1120100100XP |
| 10 mm / 80 mm / ISO 6432 CILINDER D 10 SLAG 80 DEM | 1120100080XP |
| 10 mm / 50 mm / ISO 6432 CILINDER D 10 SLAG 50 DEM | 1120100050XP |
| 10 mm / 25 mm / ISO 6432 CILINDER D 10 SLAG 25 DEM | 1120100025XP |
| 10 mm / 10 mm / ISO 6432 CILINDER D 10 SLAG 10 DEM | 1120100010XP |
| 8 mm / 100 mm / ISO 6432 CILINDER D 8 SLAG 100 DEM | 1120080100XP |
| 8 mm / 80 mm / ISO 6432 CILINDER D 8 SLAG 80 DEM | 1120080080XP |
| 8 mm / 50 mm / ISO 6432 CILINDER D 8 SLAG 50 DEM | 1120080050XP |
| 8 mm / 25 mm / ISO 6432 CILINDER D 8 SLAG 25 DEM | 1120080025XP |
| 8 mm / 10 mm / ISO 6432 CILINDER D 8 SLAG 10 DEM | 1120080010XP |
