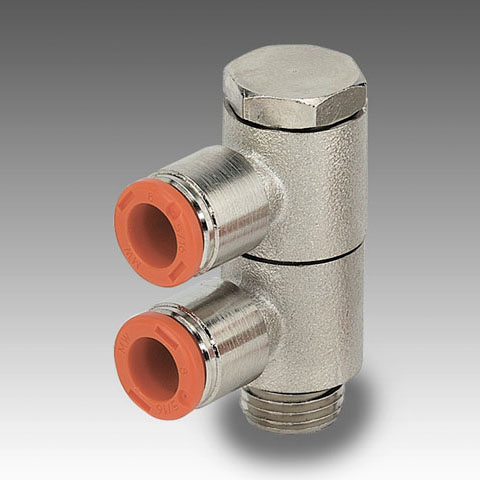

Push-in koppeling dubbele banjo (RL56)

De push-in koppeling dubbele banjo (RL56) van Metal Work verbindt één draadpoort met twee slangen via een draaibare banjoring en een holle bout. Ze bestaat voor slangen met Ø 6, 8, 10 en 12 mm en voor draadmaten van 1/8″ tot 1/2″ BSPP.

Toepassing

Een banjo is de oplossing wanneer naast een poort weinig ruimte is: de holle bout zit vlak in de draad en de ring draait rond, zodat u beide slangen in de gewenste richting legt. Met de dubbele uitvoering voedt u vanuit één poort twee verbruikers, bijvoorbeeld twee cilinders die tegelijk moeten bewegen, zonder een aparte T-stuk en extra nippel. Dat houdt de opbouw kort en overzichtelijk.

Uitvoeringen en keuze

• Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
• BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
• Messing / RVS / NBR: een messing huis, klemtanden van roestvast staal die de slang vasthouden en een NBR-afdichting rond de slang. Messing is stevig en goed bestand tegen mechanische belasting.
• 8 uitvoeringen: combinaties van slangdiameter en draadmaat. Neem de draadmaat over van de poort op het ventiel, de cilinder of het verdeelblok.
• De slang maakt u los door de ontgrendelring in te drukken en de slang terug te trekken; zet de leiding eerst drukloos.

Combineer met

Kies bijpassende slang bij PU-slang en bekijk de andere banjo- en hoekvormen bij de steekfittingen.

Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
