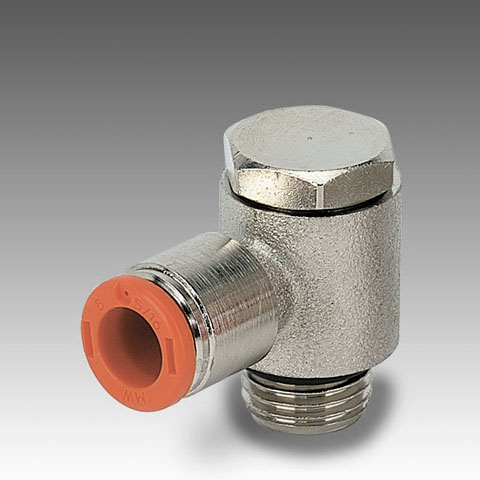

De push-in koppeling enkele banjo (RL54) koppelt één slang via een draaibare ring en holle bout aan een draadpoort. Metal Work levert ze voor slangen van Ø 4 tot 10 mm en voor M5 en 1/8″, 1/4″ en 3/8″ BSPP.
Toepassing
U gebruikt deze banjo waar een gewone knie te hoog bouwt, bijvoorbeeld op een poort tegen een wand, op een verdeelblok met poorten dicht bij elkaar of op een cilinder in een smalle machinekast. Na het vastzetten van de bout draait de ring vrij, zodat u de slangrichting achteraf nog kiest. Dat voorkomt knikken in de slang en vergemakkelijkt het onderhoud.
Uitvoeringen en keuze
- Ø is de buitendiameter van de slang. Kies de fitting op de maat van de slang die u al gebruikt; een slang met een andere buitendiameter klemt niet correct.
- M5 is een fijne metrische draad, typisch voor kleine ventielen, sensoren en minicilinders. De BSPP-maten dienen voor grotere poorten.
- BSPP is cilindrische pijpdraad: de afdichting gebeurt met een ring onder de zeskant, niet op de draad zelf.
- Messing / RVS / NBR: een messing huis, klemtanden van roestvast staal die de slang vasthouden en een NBR-afdichting rond de slang. Messing is stevig en goed bestand tegen mechanische belasting.
- 10 uitvoeringen in combinaties van slangdiameter en draad. Hebt u twee slangen op dezelfde poort nodig, kijk dan naar de dubbele banjo.
Combineer met
Leg de leiding met PU-slang en vergelijk andere vormen in onze gids over push-in fittingen.
Levertijd: doorgaans 2-4 werkdagen bij voldoende voorraad (excl. maatwerk).
Metal Work-artikelcodes
Zoekt u op de artikelcode van Metal Work? Dit zijn de uitvoeringen van dit product in onze webshop.
| Uitvoering | Artikelcode |
|---|---|
| 10 mm / 3/8″ BSPP | 2L54014 |
| 10 mm / 1/4″ BSPP | 2L54013 |
| 8 mm / 3/8″ BSPP | 2L54012 |
| 8 mm / 1/4″ BSPP | 2L54011 |
| 8 mm / 1/8″ BSPP | 2L54010 |
| 6 mm / 1/4″ BSPP | 2L54009 |
| 6 mm / 1/8″ BSPP | 2L54008 |
| 6 mm / M5 | 2L54007 |
| 4 mm / 1/8″ BSPP | 2L54002 |
| 4 mm / M5 | 2L54001 |
